40 पोर्ट फाइबर ऑप्टिक पॉलिशिंग Jig स्टेनलेस स्टील S136 के साथ सम्मिलन हानि के लिए ≤0.20dB

1
MOQ
CN¥2,935.40-3,105.20
कीमत
40 पोर्ट फाइबर ऑप्टिक पॉलिशिंग Jig स्टेनलेस स्टील S136 के साथ सम्मिलन हानि के लिए ≤0.20dB
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
सामग्री: स्टेनलेस स्टील S136
DIMENSIONS: 174mmx174mmx7.2mm
शुद्ध वजन: 1.5 किलो
निविष्ट वस्तु का नुकसान: ≤0.20db
वापसी हानि: ≥55dB
फाइबर की संख्या: 40
फाइबर सामी व्यास: 2.5 मिमी
एसएम/यूपीसी निवेशन हानि: ≤0.20db
एसएम/एपीसी निवेशन हानि: ≤0.20db
एमएम/यूपीसी निवेशन हानि: ≤0.50db
एसएम/यूपीसी रिटर्न हानि: ≥55dB
एसएम/एपीसी रिटर्न हानि: ≥60 डीबी
एमएम/यूपीसी रिटर्न हानि: ≥30dB
वक्रता त्रिज्या: 5-25 मिमी (यूपीसी), 5-12 मिमी (एपीसी)
एपेक्स ऑफसेट: 0-50μm
प्रमुखता देना:

40 पोर्ट पॉलिशिंग फिक्स्चर

,

स्टेनलेस स्टील S136 फाइबर ऑप्टिक पॉलिशिंग जिग

,

सम्मिलन हानि ≤0.20dB फाइबर फेरूल पॉलिशिंग स्थिरता

मूलभूत जानकारी
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: chuanglixun
मॉडल संख्या: पीसी-40, पीसी-40
भुगतान & नौवहन नियमों
उत्पाद विवरण

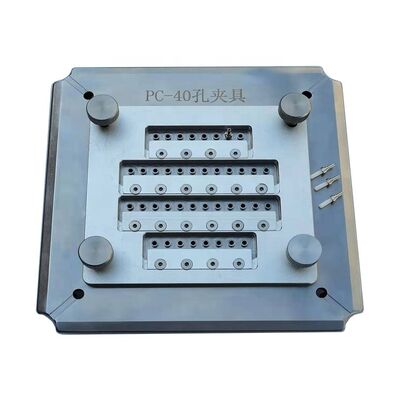

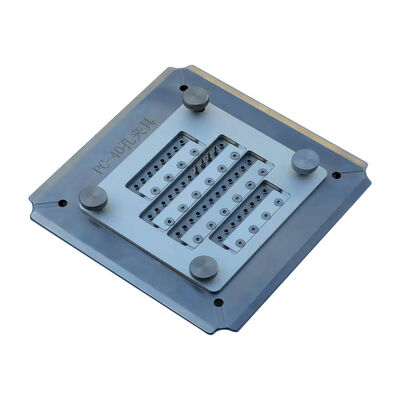

एसटी एफसी एससी पैच कॉर्ड 2.5 मिमी फेरुल 40 पोर्ट फाइबर ऑप्टिकल पोलिश जिग पॉलिशिंग फिक्स्चर
यह उच्च स्थिरता वाले फाइबर पॉलिशिंग फिक्स्चर ऑप्टिकल कनेक्टर पॉलिशिंग अनुप्रयोगों के लिए असाधारण सतह गुणवत्ता प्रदान करता है।सेवा जीवन के विस्तार के लिए गर्मी उपचार के साथ उच्च गुणवत्ता वाले कठोर स्टील S2316 से निर्मित.
उत्पाद की विशेषताएं

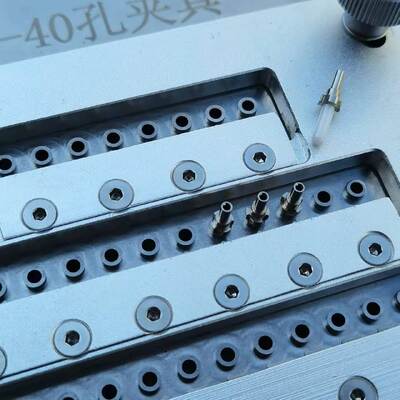

  • एफसी, एससी, एसटी, एलसी/पीसी 2.5 मिमी फाइबर ऑप्टिक कनेक्टर्स के लिए डिज़ाइन किया गया
  • सरल, लचीला संचालन के साथ jigs बदलने के लिए आसान
  • उच्च दक्षता - एक चक्र में 40 से अधिक कनेक्टर फेरुल पॉलिश करता है
  • अंतिम चेहरे की गुणवत्ता के लिए प्रथम पास उपज 98% तक पहुँच जाती है 100%
  • प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
  • यूपीसी वापसी हानि ≥55dB, सम्मिलन हानि ≤0.20dB (सामान्य)
  • प्रतिस्थापन योग्य सामान सेवा जीवन को काफी बढ़ाता है
  • ग्राहक की आवश्यकताओं के अनुसार एससी, एफसी, एसटी कनेक्टर्स के लिए कस्टम डिजाइन उपलब्ध
40 पोर्ट फाइबर ऑप्टिक पॉलिशिंग Jig स्टेनलेस स्टील S136 के साथ सम्मिलन हानि के लिए ≤0.20dB 0 40 पोर्ट फाइबर ऑप्टिक पॉलिशिंग Jig स्टेनलेस स्टील S136 के साथ सम्मिलन हानि के लिए ≤0.20dB 1
तकनीकी विनिर्देश
मॉडल पीसी
आकार 174 मिमी x 174 मिमी x 7.2 मिमी
शुद्ध भार 1.5 किलो
पैकेज वजन 1.7 किलो
सामग्री स्टेनलेस स्टील S136
आवेदन फाइबर ऑप्टिक कनेक्टर्स को पकड़ें
फाइबर फेरुल व्यास 2.5 मिमी
सम्मिलन हानि ≤0.20dB
रिटर्न हानि ≥55dB
फाइबरों की संख्या 40
एमओक्यू 1 टुकड़ा
40 पोर्ट फाइबर ऑप्टिक पॉलिशिंग Jig स्टेनलेस स्टील S136 के साथ सम्मिलन हानि के लिए ≤0.20dB 2
हमारे माध्यम से एक निःशुल्क उद्धरण प्राप्त करें >>> जाओ
चमकाने का प्रभाव
पॉलिश कनेक्टर फेरुल फेस
40 पोर्ट फाइबर ऑप्टिक पॉलिशिंग Jig स्टेनलेस स्टील S136 के साथ सम्मिलन हानि के लिए ≤0.20dB 3
उच्च गुणवत्ता वाली समाप्ति का मुखौटा बिना किसी सफेद धब्बे, बिना किसी खरोंच और स्पष्ट रूप से दिखाई देने वाले फाइबर किनारों के पॉलिशिंग।
आईएलआरएल परीक्षण के परिणाम
40 पोर्ट फाइबर ऑप्टिक पॉलिशिंग Jig स्टेनलेस स्टील S136 के साथ सम्मिलन हानि के लिए ≤0.20dB 4
कनेक्टर का प्रकार एसएम/यूपीसी एसएम/एपीसी एमएम/यूपीसी
सम्मिलन हानि ≤0.20dB ≤0.20dB ≤0.50dB
रिटर्न हानि ≥55dB ≥60dB ≥30dB
ज्यामिति परीक्षण के परिणाम
40 पोर्ट फाइबर ऑप्टिक पॉलिशिंग Jig स्टेनलेस स्टील S136 के साथ सम्मिलन हानि के लिए ≤0.20dB 5
नहीं. पैरामीटर यूपीसी मानदंड एपीसी मानदंड
1 वक्रता का त्रिज्या 5-25 मिमी 5-12 मिमी
2 शीर्ष ऑफसेट 0-50μm 0-50μm
3 फाइबर ऊंचाई -100~+50μm -100~+50μm
4 कोण n/a 8.00+/-0.50°
कंपनी प्रोफ़ाइल
40 पोर्ट फाइबर ऑप्टिक पॉलिशिंग Jig स्टेनलेस स्टील S136 के साथ सम्मिलन हानि के लिए ≤0.20dB 6
शेन्ज़ेन चुआंगलिक्सुन ऑप्टोइलेक्ट्रॉनिक उपकरण कं, लिमिटेड
2010 में स्थापित, हम एक ऑप्टिकल संचार उपकरण कंपनी अनुसंधान और विकास, उत्पादन, बिक्री के बाद सेवा और तकनीकी सेवाओं को एकीकृत कर रहे हैं। हम उच्च गुणवत्ता वाले उत्पाद प्रदान करते हैं,उत्कृष्ट बिक्री के बाद सेवा, और ऑप्टिकल फाइबर कनेक्टर उत्पादन चुनौतियों के लिए मुफ्त तकनीकी सहायता।
अक्सर पूछे जाने वाले प्रश्न
क्या आप कारखाना हैं या व्यापारी?
हम एक कारखाना हैं।
आपका MOQ क्या है?
MOQ 1 टुकड़ा।
क्या आप नमूना सेवाएं प्रदान करते हैं?
हाँ, हम नमूने प्रदान करते हैं।
तुम मुझे कैसे भेजोगे?
हम डीएचएल या फेडएक्स के माध्यम से 4 से 6 दिनों में जहाज करते हैं। वितरण समय आदेश मात्रा के आधार पर भिन्न हो सकता है।
हम कैसे भुगतान करते हैं?
अग्रिम भुगतान या टी/टी और टी/एल सहित कई भुगतान विधियां।
आपके उत्पाद की वारंटी कितनी है?
मुफ्त मरम्मत के साथ 1 वर्ष की वारंटी अवधि (उपभोग्य सामग्रियों को छोड़कर) । वारंटी के बाद, लागत पर सामान प्रदान किया जाता है।
क्या आप अनुकूलित सेवाएं प्रदान करते हैं?
हां, हम ग्राहक की आवश्यकताओं और विनिर्देशों के अनुसार अनुकूलित सेवाएं प्रदान करते हैं।
