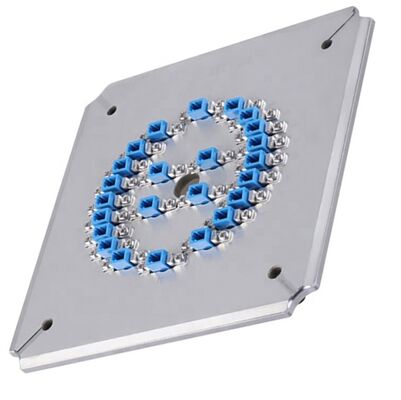

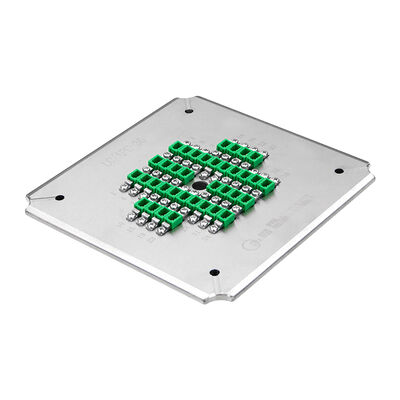

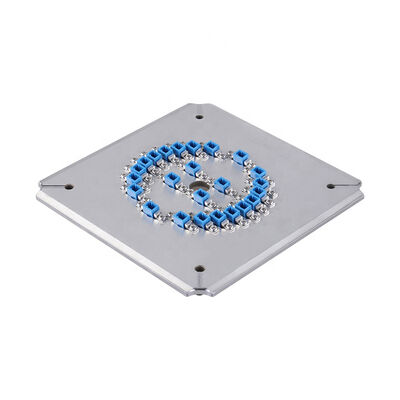

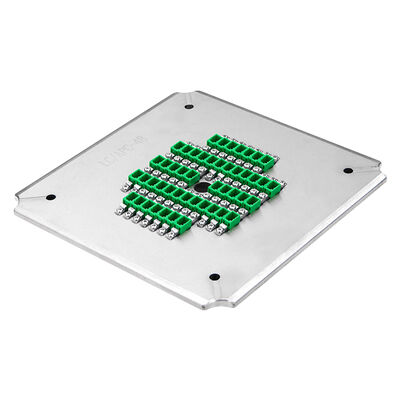

उच्च दक्षता वाले फाइबर ऑप्टिक पॉलिशिंग के लिए स्टेनलेस स्टील S2316 के साथ 24 कोर एलसी-एपीसी पॉलिशिंग फिक्स्चर
उत्पाद विवरण
| फाइबर की संख्या: | 24 | वज़न: | 1.5 किलो |
|---|---|---|---|
| DIMENSIONS: | 174 मिमी * 174 मिमी * 26 मिमी | कनेक्टर प्रकार: | एलसी एपीसी |
| अंत चेहरा: | एपीसी | फेरुला व्यास: | 1.25 मिमी |
| क्षमता: | 24 पद | निविष्ट वस्तु का नुकसान: | ≤0.20db |
| वापसी हानि: | ≥60dB (पीसी) | सामग्री: | स्टेनलेस स्टील |
| शुद्ध वजन: | 1.3 किग्रा | कुल वजन: | 1.5 किग्रा |
| वक्रता त्रिज्या: | 5-25 मिमी | एपेक्स ऑफसेट: | 0-50μm |
| फाइबर ऊंचाई: | -100~+50μm | ||
| प्रमुखता देना |
24 कोर पॉलिशिंग फिक्स्चर,स्टेनलेस स्टील S2316 फाइबर ऑप्टिक पॉलिशिंग जिग,उच्च दक्षता एलसी-एपीसी पॉलिशिंग धारक |
||
उत्पाद वर्णन
- विशेष रूप से एलसी/एपीसी कनेक्टर्स के लिए डिज़ाइन किया गया
- सरल, लचीला संचालन के साथ आसान जिग प्रतिस्थापन
- उच्च दक्षताः 24 36 या 48 कनेक्टर प्रति चक्र पॉलिश करता है
- अंतिम चेहरे की गुणवत्ता के लिए प्रथम-पास उपज 98%-100% तक पहुंच जाती है
- प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
- एपीसी वापसी हानि ≥60dB, सम्मिलन हानि ≤0.20dB (सामान्य)
- विनिमेय सहायक उपकरण सेवा जीवन का विस्तार करते हैं

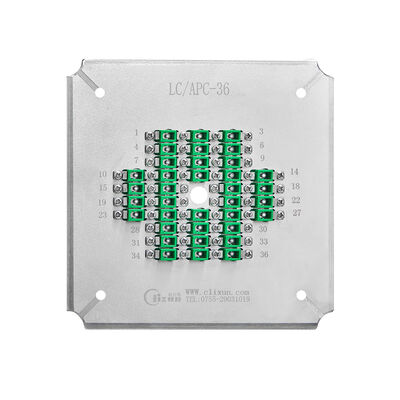

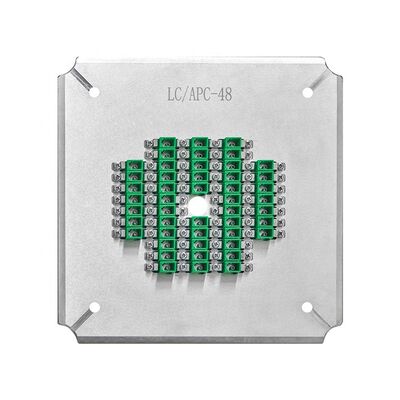

| मॉडल | एलसी-एपीसी-24 | एलसी-एपीसी-36 | LC-APC-48 |
|---|---|---|---|
| ब्रांड | CLX | CLX | CLX |
| कनेक्टर का प्रकार | एलसी एपीसी | एलसी एपीसी | एलसी एपीसी |
| अंत का मुख | एपीसी | एपीसी | एपीसी |
| फेरुल व्यास | 1.25 मिमी | 1.25 मिमी | 1.25 मिमी |
| क्षमता | 24 पद | 36 पद | 48 पद |
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| रिटर्न हानि | ≥60dB (पीसी) | ≥60dB (पीसी) | ≥60dB (पीसी) |
| आवेदन | पॉलिशिंग इकट्ठे एलसी एपीसी कनेक्टर | पॉलिशिंग इकट्ठे एलसी एपीसी कनेक्टर | पॉलिशिंग इकट्ठे एलसी एपीसी कनेक्टर |
| सामग्री | स्टेनलेस स्टील | ||
| आयाम (L*W*H) | 174*174*26 मिमी | ||
| शुद्ध भार / सकल भार | 1.3 किलोग्राम / 1.5 किलोग्राम | ||
| उपयुक्त मशीनें | CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन और इसी तरह की मशीनें | ||
| कनेक्टर का प्रकार | एसएम/यूपीसी | एसएम/एपीसी | एमएम/यूपीसी |
|---|---|---|---|
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| रिटर्न हानि | ≥55dB | ≥60dB | ≥30dB |
| पैरामीटर | यूपीसी मानदंड | एपीसी मानदंड |
|---|---|---|
| वक्रता का त्रिज्या | 5-25 मिमी | 5-12 मिमी |
| शीर्ष ऑफसेट | 0-50μm | 0-50μm |
| फाइबर ऊंचाई | -100~+50μm | -100~+50μm |
| कोण | n/a | 8.00+/-0.50° |
उत्पाद हाइलाइट्स
उच्च परिशुद्धता 24-कोर एलसी-एपीसी पॉलिशिंग फिक्स्चर ≥60dB रिटर्न लॉस और ≤0.20dB इंसर्शन लॉस के साथ असाधारण एंड-फेस गुणवत्ता प्रदान करता है। इसमें पहनने के लिए प्रतिरोधी स्टील निर्माण, स्वतंत्र संपीड़न के लिए आईपीसी संरचना और अनुकूलन योग्य विकल्प शामिल हैं। आसान संचालन के साथ 98-100% प्रथम-पास उपज प्राप्त करता है।
