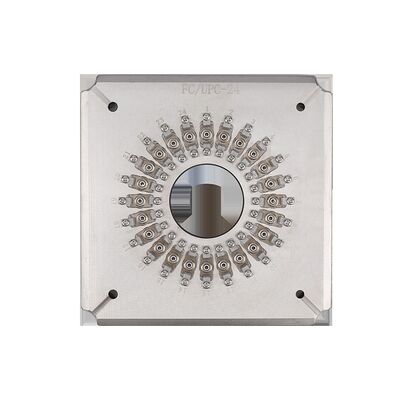

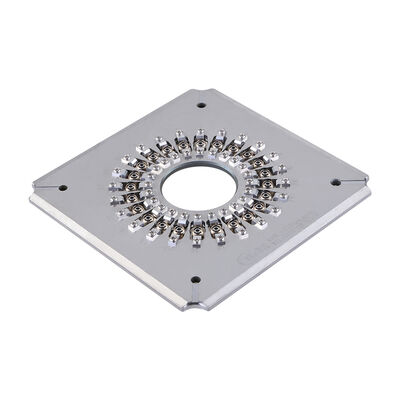

24 पोर्ट एफसी यूपीसी फाइबर ऑप्टिक पॉलिशिंग जिग
एफसी यूपीसी कनेक्टर्स के लिए डिज़ाइन किए गए उच्च प्रदर्शन वाले ऑप्टिकल फाइबर पॉलिशिंग फिक्स्चर, फाइबर ऑप्टिक कनेक्टर निर्माण के लिए असाधारण सतह गुणवत्ता और स्थिरता प्रदान करते हैं।
उत्पाद का अवलोकन
यह सटीक फाइबर पॉलिशिंग फिटिंग/जिग उच्च स्थिरता और बेहतर सतह की गुणवत्ता प्रदान करता है। उच्च गुणवत्ता वाले S2316 कठोर स्टील से निर्मित है।एससी के लिए विभिन्न विन्यासों में उपलब्ध, एफसी, एसटी, एलसी कनेक्टर और कस्टम डिजाइन।
प्रमुख विशेषताएं
- विशेष रूप से एफसी/पीसी कनेक्टर्स के लिए डिज़ाइन किया गया
- सरल, लचीला संचालन के साथ आसान जिग बदलना
- उच्च दक्षताः प्रति चक्र 24, 32 या 36 कनेक्टर तक पॉलिश करता है
- अंतिम चेहरे की गुणवत्ता के लिए प्रथम-पास उपज 98% तक पहुंच जाती है
- प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
- हस्तक्षेप पास दर ≥98% (आमतौर पर IEC मानकों के अनुसार 100%)
- पीसी वापसी हानि ≥55dB, सम्मिलन हानि ≤0.20dB (सामान्य)
- विस्तारित सेवा जीवन के लिए विनिमेय सामान
तकनीकी विनिर्देश
| पैरामीटर |
एफसी-पीसी-24 |
एफसी-पीसी-32 |
एफसी-पीसी-36 |
| ब्रांड |
CLX |
CLX |
CLX |
| कनेक्टर का प्रकार |
एफसी पीसी |
एफसी पीसी |
एफसी पीसी |
| अंत का मुख |
पीसी |
पीसी |
पीसी |
| फेरुल व्यास |
2.5 मिमी |
2.5 मिमी |
2.5 मिमी |
| क्षमता |
24 पद |
32 पद |
36 पद |
| सम्मिलन हानि |
≤0.20dB |
≤0.20dB |
≤0.20dB |
| रिटर्न हानि |
≥55dB (पीसी) |
≥55dB (पीसी) |
≥55dB (पीसी) |
| सामग्री |
स्टेनलेस स्टील |
| आयाम (L*W*H) |
174*174*26 मिमी |
| शुद्ध भार / सकल भार |
1.5 किलोग्राम / 2.0 किलोग्राम |
| उपयुक्त मशीनें |
CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन और इसी तरह के उपकरण |
हमसे मुफ़्त उद्धरण प्राप्त करें >>>GO
पॉलिशिंग प्रदर्शन के परिणाम
पॉलिश कनेक्टर फेरुल फेस:
उच्च गुणवत्ता वाली समाप्ति के चेहरे की चमक बिना सफेद धब्बे या खरोंच, स्पष्ट रूप से दिखाई फाइबर किनारों के साथ।
सम्मिलन हानि और वापसी हानि परीक्षण के परिणाम:
| कनेक्टर का प्रकार |
एसएम/यूपीसी |
एसएम/एपीसी |
एमएम/यूपीसी |
| सम्मिलन हानि |
≤0.20dB |
≤0.20dB |
≤0.50dB |
| रिटर्न हानि |
≥55dB |
≥60dB |
≥30dB |
ज्यामिति परीक्षण के परिणाम:
| पैरामीटर |
यूपीसी मानदंड |
एपीसी मानदंड |
| वक्रता का त्रिज्या |
5-25 मिमी |
5-12 मिमी |
| शीर्ष ऑफसेट |
0-50μm |
0-50μm |
| फाइबर ऊंचाई |
-100~+50μm |
-100~+50μm |
| कोण |
n/a |
8.00+/-0.50° |
हमसे मुफ़्त उद्धरण प्राप्त करें >>>GO
निर्माता प्रोफ़ाइल
शेन्ज़ेन चुआंगलिक्सुन ऑप्टोइलेक्ट्रॉनिक उपकरण कं, लिमिटेड
2010 में स्थापित, हम एक ऑप्टिकल संचार उपकरण कंपनी अनुसंधान और विकास, उत्पादन, बिक्री के बाद सेवा और तकनीकी सेवाओं को एकीकृत कर रहे हैं। हम उच्च गुणवत्ता वाले उत्पाद प्रदान करते हैं,बिक्री के बाद व्यापक सहायता, और फाइबर ऑप्टिक कनेक्टर उत्पादन चुनौतियों के लिए मुफ्त तकनीकी सहायता।
अक्सर पूछे जाने वाले प्रश्न
क्या आप कारखाना हैं या व्यापारी?
हम एक कारखाना हैं।
आपका MOQ क्या है?
MOQ 1 टुकड़ा।
क्या आप नमूना सेवाएं प्रदान करते हैं?
हाँ, हम नमूने प्रदान करते हैं।
तुम मुझे कैसे भेजोगे?
हम डीएचएल या फेडएक्स के माध्यम से 4 से 6 दिनों में शिप करते हैं, आदेश मात्रा के आधार पर विस्तारित समय सीमा के साथ।
हम कैसे भुगतान करते हैं?
अग्रिम बुकिंग या टी/टी और टी/एल सहित कई भुगतान विधियां।
आपके उत्पाद की वारंटी कितनी है?
मुफ्त मरम्मत के साथ 1 वर्ष की वारंटी (उपभोग्य सामग्रियों को छोड़कर) वारंटी के बाद, लागत पर सामान प्रदान किया जाता है।
क्या आप अनुकूलित सेवाएं प्रदान करते हैं?
हां, हम ग्राहक की आवश्यकताओं के अनुसार अनुकूलित सेवाएं प्रदान करते हैं।
