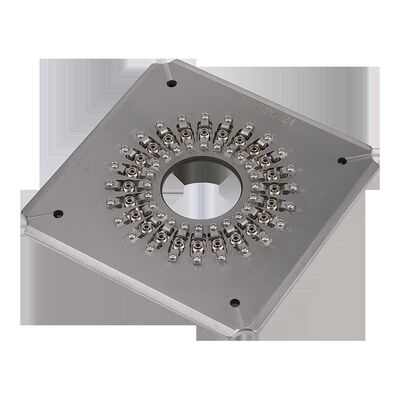

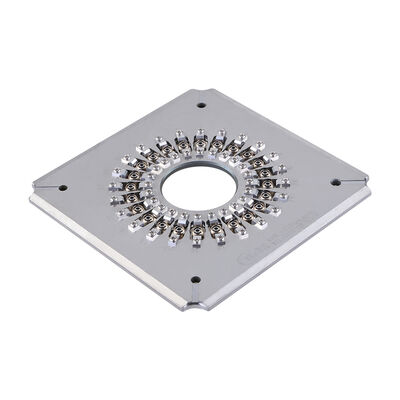

24-पोर्ट फाइबर ऑप्टिक पॉलिशिंग जिग 2.5 मिमी फेरुल होल्डर और स्टेनलेस स्टील एस136 FTTH उपयोग के लिए निर्माण
Product Details
| सामग्री: | स्टेनलेस स्टील S136 | DIMENSIONS: | 174मिमी x 174मिमी x 26मिमी |
|---|---|---|---|
| वज़न: | 1.2 किग्रा | फाइबर की संख्या: | 24 |
| सामी धारक का आकार: | 2.5 मिमी | कनेक्टर प्रकार: | एफसी पीसी |
| अंत चेहरा: | पीसी | फेरुला व्यास: | 2.5 मिमी |
| क्षमता: | 24 पद | निविष्ट वस्तु का नुकसान: | ≤0.20db |
| वापसी हानि: | ≥55dB (पीसी) | चमकाने की क्षमता: | 98%～100% प्रथम पास उपज |
| हस्तक्षेप पास दर: | ≥98% | उपयुक्त मशीनें: | सीएलएक्स-02ई, सेकोह गिकेन एसएफपी-550 |
| शुद्ध वजन: | 1.5 किग्रा | ||
| प्रमुखता देना |
स्टेनलेस स्टील S136 पॉलिशिंग फिक्स्चर,24-पोर्ट फाइबर ऑप्टिक पॉलिशिंग जिग,2.5 मिमी फेरूल होल्डर पॉलिशिंग होल्डर |
||
Product Description
उच्च परिशुद्धता 2.5 मिमी फेरूल धारक 174×174×26 मिमी के आयामों के साथ, विशेष रूप से FTTH अनुप्रयोगों के लिए डिज़ाइन किया गया है। लंबे समय तक चलने वाले प्रदर्शन के लिए टिकाऊ स्टेनलेस स्टील S136 से निर्मित।
यह उच्च स्थिरता वाले फाइबर पॉलिशिंग फिक्स्चर असाधारण सतह की गुणवत्ता और सटीकता प्रदान करता है।एससी सहित विभिन्न कनेक्टर प्रकारों के साथ संगत, एफसी, एसटी और एलसी, कस्टम कॉन्फ़िगरेशन के साथ उपलब्ध हैं।
- विशेष रूप से एफसी/पीसी कनेक्टर्स के लिए डिज़ाइन किया गया
- सरल, लचीला संचालन के साथ आसान जिग प्रतिस्थापन
- उच्च दक्षताः प्रति चक्र 24, 32 या 36 कनेक्टर तक पॉलिश करता है
- अंतिम सतह की गुणवत्ता के लिए प्रथम-पास उपज 98-100% तक पहुंच जाती है
- प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
- हस्तक्षेप पास दर ≥98% (आमतौर पर IEC मानकों के अनुसार 100%)
- पीसी वापसी हानि ≥55dB, सम्मिलन हानि ≤0.20dB (सामान्य)
- सेवा जीवन को लम्बा करने के लिए विनिमेय सामान

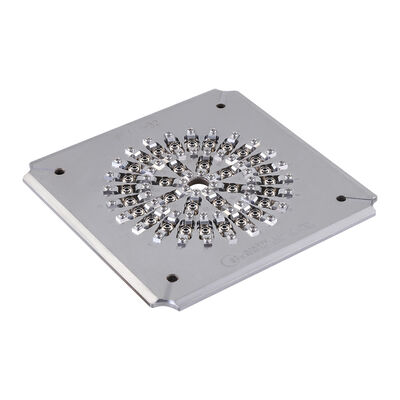

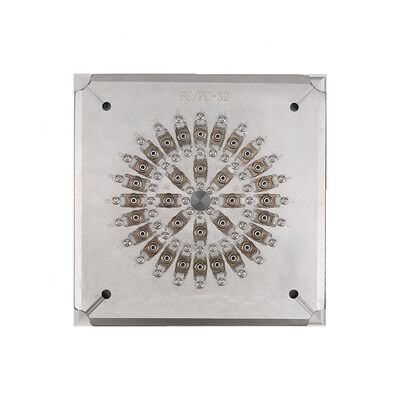

| मॉडल | एफसी-पीसी-24 | एफसी-पीसी-32 | एफसी-पीसी-36 |
|---|---|---|---|
| ब्रांड | CLX | CLX | CLX |
| कनेक्टर का प्रकार | एफसी पीसी | एफसी पीसी | एफसी पीसी |
| अंत का मुख | पीसी | पीसी | पीसी |
| फेरुल व्यास | 2.5 मिमी | 2.5 मिमी | 2.5 मिमी |
| क्षमता | 24 पद | 32 पद | 36 पद |
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| रिटर्न हानि | ≥55dB (पीसी) | ≥55dB (पीसी) | ≥55dB (पीसी) |
| आवेदन | पॉलिशिंग इकट्ठे एफसी पीसी कनेक्टर | ||
| सामग्री | स्टेनलेस स्टील | ||
| आयाम (एल × डब्ल्यू × एच) | 174×174×26 मिमी | ||
| शुद्ध भार / सकल भार | 1.5 किलोग्राम / 2.0 किलोग्राम | ||
| उपयुक्त मशीनें | CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन और इसी तरह के उपकरण | ||
उच्च गुणवत्ता वाली समाप्ति सतह की चमक बिना किसी सफेद धब्बे या खरोंच के। इष्टतम प्रदर्शन के लिए स्पष्ट फाइबर किनारे दृश्यता।
| कनेक्टर का प्रकार | एसएम/यूपीसी | एसएम/एपीसी | एमएम/यूपीसी |
|---|---|---|---|
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| रिटर्न हानि | ≥55dB | ≥60dB | ≥30dB |
| पैरामीटर | यूपीसी मानदंड | एपीसी मानदंड |
|---|---|---|
| वक्रता का त्रिज्या | 5-25 मिमी | 5-12 मिमी |
| शीर्ष ऑफसेट | 0-50μm | 0-50μm |
| फाइबर ऊंचाई | -100~+50μm | -100~+50μm |
| कोण | n/a | 8.00+/-0.50° |
शेन्ज़ेन चुआंगलिक्सन ऑप्टोइलेक्ट्रॉनिक उपकरण कं, लिमिटेड की स्थापना 2010 में एक ऑप्टिकल संचार उपकरण कंपनी के रूप में अनुसंधान और विकास, उत्पादन, बिक्री के बाद सेवा,और तकनीकी सेवाएंहम फाइबर कनेक्टर उत्पादन चुनौतियों के लिए उच्च गुणवत्ता वाले उत्पाद, व्यापक बिक्री के बाद समर्थन और मुफ्त तकनीकी सहायता प्रदान करते हैं।
हम एक कारखाना हैं।
न्यूनतम आदेश मात्रा 1 टुकड़ा है।
हाँ, हम नमूने प्रदान करते हैं।
हम डीएचएल या फेडएक्स के माध्यम से 4-6 दिनों के भीतर जहाज, आदेश मात्रा के आधार पर समय समायोजित के साथ।
अग्रिम भुगतान या टी/टी और टी/एल सहित कई भुगतान विधियां।
मुफ्त मरम्मत के साथ 1 वर्ष की वारंटी (उपभोग्य सामग्रियों को छोड़कर) वारंटी के बाद, लागत पर सामान प्रदान किया जाता है।
हां, हम ग्राहक की आवश्यकताओं के अनुसार अनुकूलित सेवाएं प्रदान करते हैं।
Product Highlights

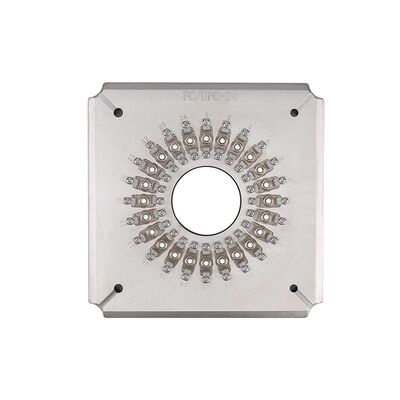

एफटीटीएच के लिए 24-पोर्ट एफसी/यूपीसी फाइबर पॉलिशिंग फिक्स्चर। स्थायित्व के लिए कठोर स्टेनलेस स्टील S136 से बना है। 98-100% प्रथम-पास उपज, ≤0.20dB प्रविष्टि हानि, ≥55dB रिटर्न हानि के साथ प्रति चक्र 24 कनेक्टर्स को पॉलिश करता है। कस्टम विकल्प उपलब्ध हैं.
