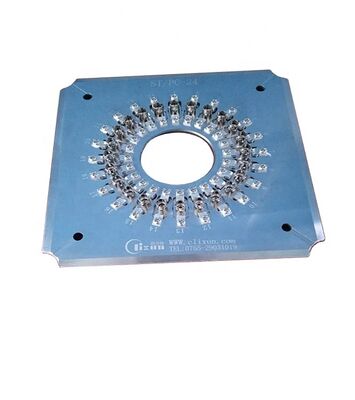

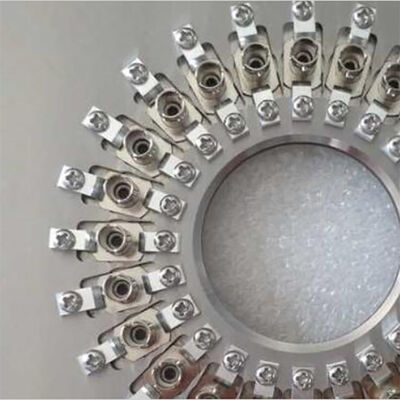

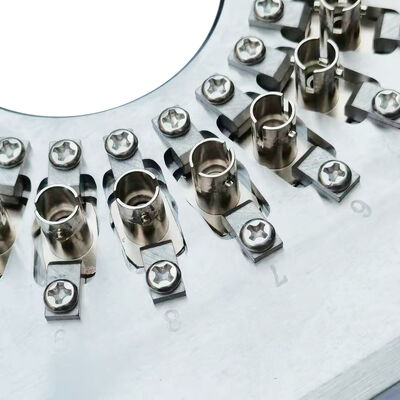

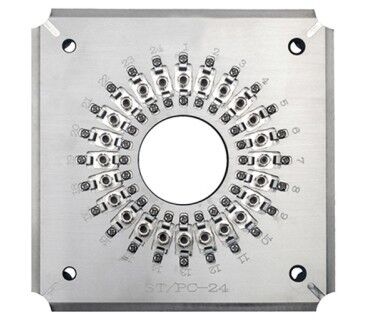

उच्च दक्षता और सम्मिलन हानि के लिए कठोर स्टेनलेस स्टील S136 के साथ फाइबर ऑप्टिक 24/32 कनेक्टर पॉलिशिंग फिक्स्चर ≤0.20dB
उत्पाद विवरण
| सामग्री: | कठोर स्टेनलेस स्टील s136 | आकार: | 174mmx174mmx26 मिमी |
|---|---|---|---|
| शुद्ध वजन: | 1.2 किग्रा | फाइबर की संख्या: | 24,32 |
| निविष्ट वस्तु का नुकसान: | ≤0.20db | वापसी हानि: | ≥55dB (पीसी) |
| फेरुला व्यास: | 2.5 मिमी | क्षमता: | 24 पद, 32 पद |
| अंत-चेहरा प्रकार: | पीसी, एपीसी | वक्रता त्रिज्या: | 5-25 मिमी (यूपीसी), 5-12 मिमी (एपीसी) |
| एपेक्स ऑफसेट: | 0-50μm | फाइबर ऊंचाई: | -100~+50μm |
| कोण: | 8.00+/-0.50° (एपीसी) | कुल वजन: | 2.0 किग्रा |
| उपयुक्त मशीनें: | सीएलएक्स-02ई, सेकोह गिकेन एसएफपी-550 | ||
| प्रमुखता देना |
कठोर स्टेनलेस स्टील S136 पॉलिशिंग स्थिरता,एक साइकिल फाइबर ऑप्टिक पॉलिशिंग जिग में 24/32 कनेक्टर,सम्मिलन हानि ≤0.20dB ST कनेक्टर पॉलिशिंग होल्डर |
||
उत्पाद वर्णन
- विशेष रूप से ST-PC कनेक्टर के लिए डिज़ाइन किया गया
- सरल, लचीला संचालन के साथ jigs बदलने के लिए आसान
- उच्च दक्षताः एक चक्र में 24 या 32 कनेक्टर तक पॉलिश करता है
- अंतिम चेहरे की गुणवत्ता के लिए प्रथम पास उपज 98% तक पहुँच जाती है
- प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
- हस्तक्षेप के साथ पास दर ≥98% (आमतौर पर IEC मानकों के अनुसार 100%)
- पीसी वापसी हानि ≥55dB, सम्मिलन हानि ≤0.20dB (सामान्य)
- विनिमेय सहायक उपकरण सेवा जीवन का विस्तार करते हैं
- स्थायित्व के लिए उच्च गुणवत्ता वाले कठोर स्टील S136 से निर्मित
- एससी, एफसी, एसटी, एलसी कनेक्टर्स और कस्टम डिजाइन के लिए जिग के साथ उपलब्ध है
| मॉडल | एसटी-पीसी-24 | एसटी-पीसी-32 | एसटी-एपीसी-26 |
|---|---|---|---|
| ब्रांड | CLX | CLX | CLX |
| कनेक्टर का प्रकार | एसटी पीसी | एसटी पीसी | एसटी एपीसी |
| अंत का मुख | पीसी | पीसी | एपीसी |
| फेरुल व्यास | 2.5 मिमी | 2.5 मिमी | 2.5 मिमी |
| क्षमता | 24 पद | 32 पद | 26 पद |
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| रिटर्न हानि | ≥55dB (पीसी) | ≥55dB (पीसी) | ≥60dB (एपीसी) |
| आवेदन | पॉलिशिंग इकट्ठे एसटी पीसी कनेक्टर | पॉलिशिंग इकट्ठे एसटी पीसी कनेक्टर | पॉलिशिंग इकट्ठे ST APC कनेक्टर्स |
| सामग्री | स्टेनलेस स्टील S136 | ||
| आयाम (L*W*H) | 174*174*26 मिमी | ||
| शुद्ध भार / सकल भार | 1.5 किलोग्राम / 2.0 किलोग्राम | ||
| उपयुक्त मशीनें | CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन और इसी तरह की मशीनें | ||
| कनेक्टर का प्रकार | एसएम/यूपीसी | एसएम/एपीसी | एमएम/यूपीसी |
|---|---|---|---|
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| रिटर्न हानि | ≥55dB | ≥60dB | ≥30dB |
| नहीं. | पैरामीटर | यूपीसी मानदंड | एपीसी मानदंड |
|---|---|---|---|
| 1. | वक्रता का त्रिज्या | 5-25 मिमी | 5-12 मिमी |
| 2. | शीर्ष ऑफसेट | 0-50μm | 0-50μm |
| 3. | फाइबर ऊंचाई | -100~+50μm | -100~+50μm |
| 4. | कोण | n/a | 8.00+/-0.50° |
2010 में स्थापित, शेन्ज़ेन चुआंगलिक्सन ऑप्टोइलेक्ट्रॉनिक उपकरण कं, लिमिटेड एक ऑप्टिकल संचार उपकरण कंपनी है जो अनुसंधान और विकास, उत्पादन,बिक्री के बाद सेवा और तकनीकी सेवाएंहम न केवल उच्च गुणवत्ता वाले उत्पाद बेचते हैं और अच्छी बिक्री के बाद सेवा प्रदान करते हैं, बल्कि हमारे ग्राहकों को मुफ्त तकनीकी सहायता भी प्रदान करते हैं।ऑप्टिकल फाइबर कनेक्टर्स के उत्पादन में आने वाली तकनीकी समस्याओं के लिए, हम प्रभावी समाधान प्रदान करते हैं।
उत्पाद हाइलाइट्स
एसटी फाइबर ऑप्टिक पॉलिशिंग फिक्सचर ≤0.20dB प्रविष्टि हानि और ≥55dB रिटर्न हानि के साथ प्रति चक्र 32 एसटी-पीसी कनेक्टर तक पॉलिश करता है। स्थायित्व के लिए कठोर S136 स्टील से बना है। उच्च 98-100% प्रथम-पास उपज। 2 साल की वारंटी, MOQ 1 पीसी।
