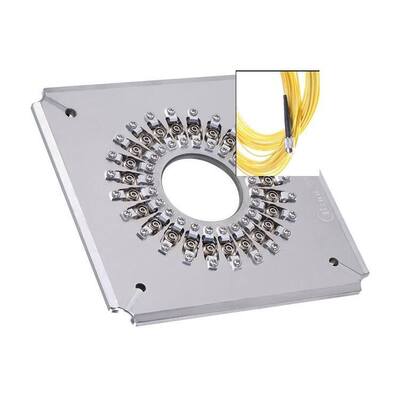

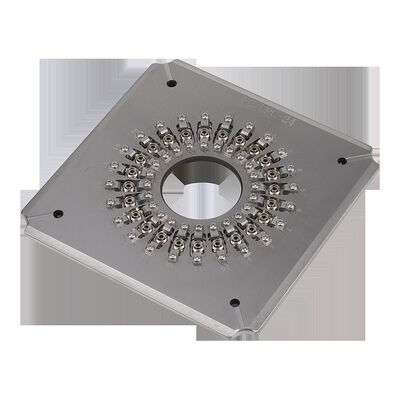

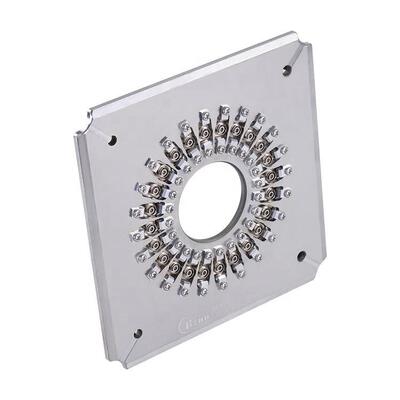

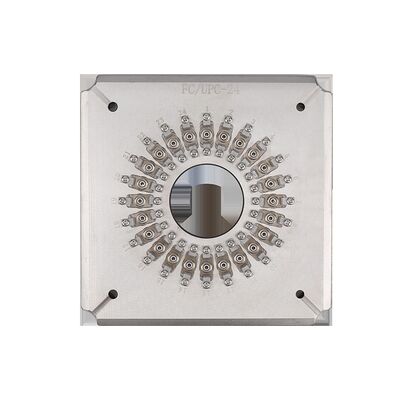

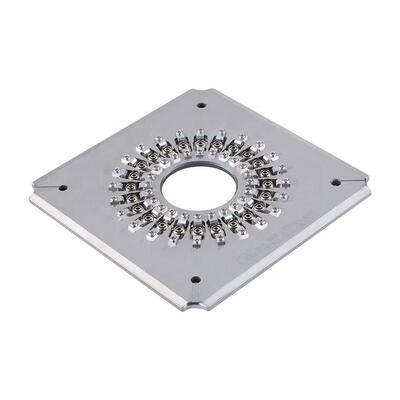

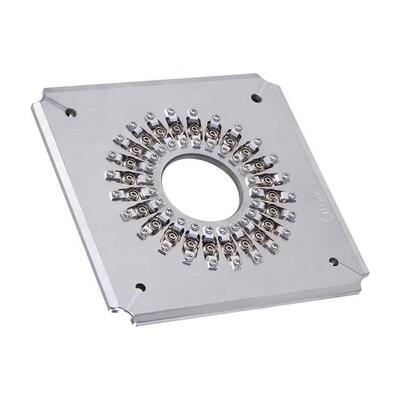

स्टेनलेस स्टील S136 FC UPC पॉलिशिंग फिक्स्चर के साथ 24/32/36 कनेक्टर्स क्षमता और स्वतंत्र संपीड़न आईपीसी संरचना
उत्पाद विवरण
| कनेक्टर प्रकार: | एफसी यूपीसी | अंत चेहरा: | यूपीसी |
|---|---|---|---|
| फेरुला व्यास: | 2.5 मिमी | क्षमता: | 24/32/36 पद |
| निविष्ट वस्तु का नुकसान: | ≤0.20db | वापसी हानि: | ≥55dB (यूपीसी) |
| सामग्री: | स्टेनलेस स्टील | आयाम: | 174*174*26 मिमी |
| शुद्ध वजन: | 1.3 किलोग्राम | कुल वजन: | 1.5 कि.ग्रा |
| उपयुक्त मशीनें: | सीएलएक्स-02ई, एसएफपी-550 | एपीसी रिटर्न लॉस: | ≥60 डीबी |
| एमएम निवेशन हानि: | ≤0.50db | एमएम वापसी हानि: | ≥30dB |
| वक्रता त्रिज्या: | 5-25 मिमी (यूपीसी), 5-12 मिमी (एपीसी) | ||
| प्रमुखता देना |
स्टेनलेस स्टील S136 पॉलिशिंग फिक्स्चर,24/32/36 कनेक्टर्स क्षमता फाइबर ऑप्टिक पॉलिशिंग जिग,स्वतंत्र संपीड़न आईपीसी संरचना एफसी यूपीसी पॉलिशिंग धारक |
||
उत्पाद वर्णन
- विशेष रूप से एफसी/यूपीसी (पीसी) कनेक्टर्स के लिए डिज़ाइन किया गया
- सरल, लचीला संचालन के साथ आसान जिग परिवर्तन
- उच्च दक्षता वाले पॉलिशिंगः 24, 32 या 36 कनेक्टर प्रति चक्र
- अंतिम सतह की गुणवत्ता के लिए 98%~100% प्रथम पास उपज
- प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
- हस्तक्षेप के साथ ≥98% पास दर (100% आईईसी मानकों के अनुसार विशिष्ट)
- एपीसी वापसी हानि ≥60dB, यूपीसी वापसी हानि ≥55dB
- सम्मिलन हानि ≤0.20dB (सामान्य)
- विस्तारित सेवा जीवन के लिए विनिमेय सामान
- एससी, एफसी, एसटी, एलसी कनेक्टर्स के लिए उपलब्ध कस्टम डिजाइन
| मॉडल | एफसी-यूपीसी-24 | एफसी-यूपीसी-32 | एफसी-यूपीसी-36 |
|---|---|---|---|
| ब्रांड | CLX | CLX | CLX |
| कनेक्टर का प्रकार | एफसी यूपीसी | एफसी यूपीसी | एफसी यूपीसी |
| अंत का मुख | यूपीसी | यूपीसी | यूपीसी |
| फेरुल व्यास | 2.5 मिमी | 2.5 मिमी | 2.5 मिमी |
| क्षमता | 24 पद | 32 पद | 36 पद |
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| रिटर्न हानि | ≥55dB (UPC) | ≥55dB (UPC) | ≥55dB (UPC) |
| आवेदन | पॉलिशिंग इकट्ठे एफसी यूपीसी कनेक्टर | पॉलिशिंग इकट्ठे एफसी यूपीसी कनेक्टर | पॉलिशिंग इकट्ठे एफसी यूपीसी कनेक्टर |
| सामग्री | स्टेनलेस स्टील | ||
| आयाम (L*W*H) | 174*174*26 मिमी | ||
| शुद्ध भार / सकल भार (किलो) | 1.3 किलोग्राम / 1.5 किलोग्राम | ||
| उपयुक्त मशीनें | CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन और इसी तरह की मशीनें | ||
| कनेक्टर का प्रकार | एसएम/यूपीसी | एसएम/एपीसी | एमएम/यूपीसी |
|---|---|---|---|
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| रिटर्न हानि | ≥55dB | ≥60dB | ≥30dB |
| पैरामीटर | यूपीसी मानदंड | एपीसी मानदंड |
|---|---|---|
| वक्रता का त्रिज्या | 5-25 मिमी | 5-12 मिमी |
| शीर्ष ऑफसेट | 0-50μm | 0-50μm |
| फाइबर ऊंचाई | -100~+50μm | -100~+50μm |
| कोण | n/a | 8.00+/-0.50° |
उत्पाद हाइलाइट्स
उच्च दक्षता एफसी/यूपीसी फाइबर पॉलिशिंग फिक्स्चर 98-100% प्रथम-पास उपज के साथ प्रति चक्र 36 कनेक्टर तक पॉलिश करता है। टिकाऊ स्टेनलेस स्टील से निर्मित, यह कम प्रविष्टि हानि (≤0.20dB) और उच्च रिटर्न हानि (≥55dB) सुनिश्चित करता है। मरम्मत योग्य डिज़ाइन और कस्टम विकल्प उपलब्ध हैं।
