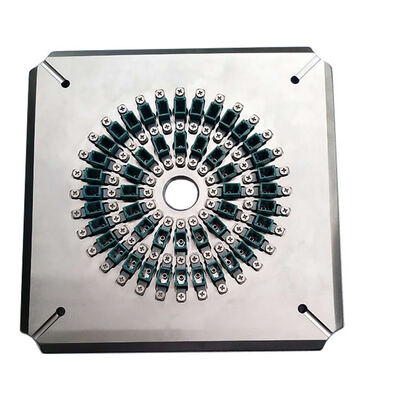

उच्च दक्षता वाले पीलिंग के लिए कठोर स्टेनलेस स्टील के साथ 48 पोर्ट एलसी पीसी फाइबर ऑप्टिक पॉलिशिंग जिग
उत्पाद विवरण
| प्रकार: | फाइबर ऑप्टिक कनेक्टर्स पॉलिशिंग जिग | DIMENSIONS: | 174*174*26mm |
|---|---|---|---|
| शुद्ध वजन: | 1.3 किलोग्राम | सामग्री: | कठोर स्टेनलेस स्टील |
| फाइबर की संख्या: | 48 | फेरुला व्यास: | 1.25 मिमी |
| क्षमता: | 48 पद | निविष्ट वस्तु का नुकसान: | ≤0.20db |
| वापसी हानि: | ≥55dB (पीसी) | अंत चेहरा: | पीसी |
| कनेक्टर प्रकार: | एलसी पीसी | वक्रता त्रिज्या: | 5-25 मिमी |
| एपेक्स ऑफसेट: | 0-50μm | फाइबर ऊंचाई: | -100~+50μm |
| कोण: | 8.00+/-0.50° | ||
| प्रमुखता देना |
48 पोर्ट पॉलिशिंग फिक्स्चर,कठोर स्टेनलेस स्टील फाइबर ग्राइंडिंग फिक्सचर,उच्च दक्षता फाइबर ऑप्टिक पॉलिशिंग जिग |
||
उत्पाद वर्णन
- विशेष रूप से एलसी/पीसी कनेक्टर्स के लिए डिज़ाइन किया गया
- सरल, लचीला संचालन के साथ आसान जिग बदलना
- उच्च दक्षताः प्रति चक्र 48 कनेक्टर तक पॉलिश करता है
- अंतिम सतह की गुणवत्ता के लिए प्रथम-पास उपज 98-100% तक पहुंच जाती है
- प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
- हस्तक्षेप के साथ पास दर ≥98% (आमतौर पर IEC मानकों के अनुसार 100%)
- पीसी वापसी हानि ≥55dB, सम्मिलन हानि ≤0.20dB (सामान्य)
- विनिमेय सहायक उपकरण सेवा जीवन का विस्तार करते हैं
| मॉडल | LC-UPC-24 | एलसी-पीसी-40 | एलसी-पीसी-48 |
|---|---|---|---|
| ब्रांड | CLX | CLX | CLX |
| कनेक्टर का प्रकार | एलसी पीसी | एलसी पीसी | एलसी पीसी |
| अंत का मुख | पीसी | पीसी | पीसी |
| फेरुल व्यास | 1.25 मिमी | 1.25 मिमी | 1.25 मिमी |
| क्षमता | 24 पद | 40 पद | 48 पद |
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| रिटर्न हानि | ≥55dB (पीसी) | ≥55dB (पीसी) | ≥55dB (पीसी) |
| आवेदन | एलसी पीसी कनेक्टर्स को पॉलिश करना | एलसी पीसी कनेक्टर्स को पॉलिश करना | एलसी पीसी कनेक्टर्स को पॉलिश करना |
सामग्रीः स्टेनलेस स्टील S136
आयामः 174×174×26 मिमी
शुद्ध भारः 1.5 किलोग्राम / सकल भारः 2.0 किलोग्राम
उपयुक्त मशीनें: CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन और इसी तरह की मशीनें
| कनेक्टर का प्रकार | एसएम/यूपीसी | एसएम/एपीसी | एमएम/यूपीसी |
|---|---|---|---|
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| रिटर्न हानि | ≥55dB | ≥60dB | ≥30dB |
| पैरामीटर | यूपीसी मानदंड | एपीसी मानदंड |
|---|---|---|
| वक्रता का त्रिज्या | 5-25 मिमी | 5-12 मिमी |
| शीर्ष ऑफसेट | 0-50μm | 0-50μm |
| फाइबर ऊंचाई | -100~+50μm | -100~+50μm |
| कोण | n/a | 8.00+/-0.50° |
2010 में स्थापित, हम एक ऑप्टिकल संचार उपकरण कंपनी अनुसंधान और विकास, उत्पादन, बिक्री के बाद सेवा, और तकनीकी सेवाओं को एकीकृत कर रहे हैं। हम उच्च गुणवत्ता वाले उत्पाद प्रदान करते हैं,फाइबर ऑप्टिक कनेक्टर उत्पादन चुनौतियों के लिए व्यापक बिक्री के बाद समर्थन और निःशुल्क तकनीकी सहायता।
उत्पाद हाइलाइट्स
98-100% प्रथम-पास उपज के साथ एक चक्र में 48 एलसी/पीसी कनेक्टर्स को पॉलिश करता है। कठोर स्टेनलेस स्टील स्थायित्व सुनिश्चित करता है। ≤0.20dB प्रविष्टि हानि और ≥55dB वापसी हानि प्राप्त करता है। 2 साल की वारंटी।
