Name: 36 पोजीशन स्टेनलेस स्टील उच्च दक्षता एफसी यूपीसी फाइबर कनेक्टर पॉलिशिंग जिग के लिए पॉलिशिंग फिक्स्चर
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: एफसी यूपीसी
Availability: InStock

विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध

विशेषताएं

निर्दिष्टीकरण

प्रकार: फाइबर ऑप्टिक उत्पादन मशीन

आकार: 174*174*26mm

सामग्री: स्टेनलेस स्टील

फेरुला व्यास: 2.50 मिमी

फाइबर की संख्या: 36

कनेक्टर प्रकार: एफसी पीसी

अंत चेहरा: पीसी

क्षमता: 36 पद

निविष्ट वस्तु का नुकसान: ≤0.20db

वापसी हानि: ≥55dB (पीसी)

शुद्ध वजन: 1.5 किग्रा

कुल वजन: 2.0 किग्रा

वक्रता त्रिज्या: 5-25 मिमी

एपेक्स ऑफसेट: 0-50μm

फाइबर ऊंचाई: -100~+50μm

प्रमुखता देना:

36 पोजीशन पॉलिशिंग फिक्सचर

स्टेनलेस स्टील फाइबर कनेक्टर पोलिश जिग

उच्च दक्षता एफसी यूपीसी पॉलिशिंग जिग

मूलभूत जानकारी

उत्पत्ति के प्लेस: गुआंग्डोंग, चीन

ब्रांड नाम: Chuanglixun

मॉडल संख्या: एफसी यूपीसी

भुगतान & नौवहन नियमों

गेलरी

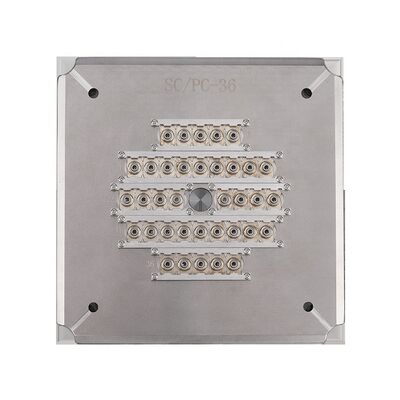

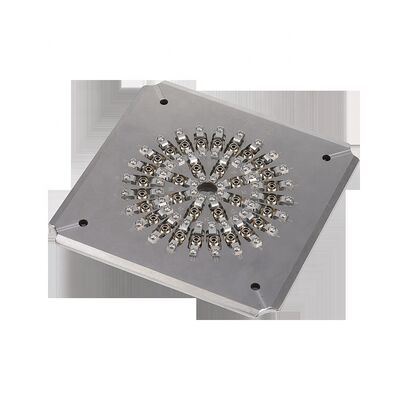

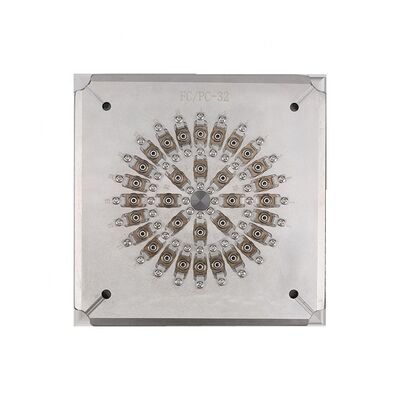

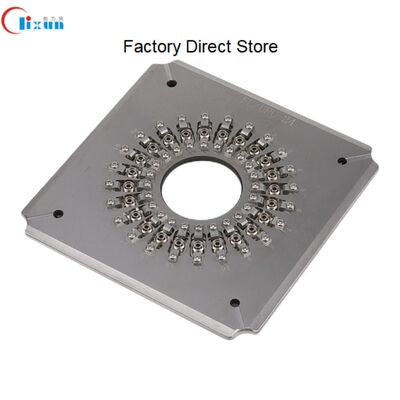

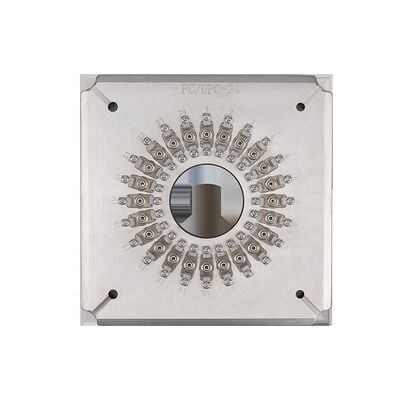

36 पोजीशन स्टेनलेस स्टील उच्च दक्षता एफसी यूपीसी फाइबर कनेक्टर पॉलिशिंग जिग के लिए पॉलिशिंग फिक्स्चर

उत्पाद विवरण

एफसी/पीसी एफसी/यूपीसी कनेक्टर पॉलिशिंग फिक्स्चर

सामान्य आकार एफसी/पीसी एफसी/यूपीसी कनेक्टर पॉलिशिंग फिक्स्चर 36 एफसी फाइबर कनेक्टर पॉलिश जग

उत्पाद का अवलोकन

यह फाइबर पॉलिशिंग फिक्स्चर/जिग उच्च स्थिरता और उत्कृष्ट सतह गुणवत्ता प्रदान करता है। उच्च गुणवत्ता वाले गर्मी से इलाज किए गए स्टील से निर्मित,कठोर S2316 इस्पात निर्माण लंबी सेवा जीवन सुनिश्चित करता हैएससी, एफसी, एसटी, एलसी सहित विभिन्न कनेक्टर प्रकारों को समायोजित करने के लिए डिज़ाइन किया गया है, और ग्राहक आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

प्रमुख विशेषताएं

विशेष रूप से एफसी/पीसी और एफसी/यूपीसी कनेक्टर्स के लिए डिज़ाइन किया गया
सरल और लचीला संचालन के साथ आसान जिग बदलना
उच्च दक्षताः प्रति चक्र 24, 32 या 36 कनेक्टर तक पॉलिश करता है
अंतिम चेहरे की गुणवत्ता के लिए प्रथम पास उपज 98% तक पहुँच जाती है
प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
हस्तक्षेप के साथ पास दर ≥98% (100% विशिष्ट, आईईसी मानकों के अनुसार)
पीसी वापसी हानि ≥55dB, सम्मिलन हानि ≤0.20dB (सामान्य)
प्रतिस्थापन योग्य सामान सेवा जीवन को काफी बढ़ाता है

तकनीकी विनिर्देश

मॉडल	एफसी-पीसी-24	एफसी-पीसी-32	एफसी-पीसी-36
ब्रांड	CLX	CLX	CLX
कनेक्टर का प्रकार	एफसी पीसी	एफसी पीसी	एफसी पीसी
अंत का मुख	पीसी	पीसी	पीसी
फेरुल व्यास	2.5 मिमी	2.5 मिमी	2.5 मिमी
क्षमता	24 पद	32 पद	36 पद
सम्मिलन हानि	≤0.20dB	≤0.20dB	≤0.20dB
रिटर्न हानि	≥55dB (पीसी)	≥55dB (पीसी)	≥55dB (पीसी)
आवेदन	पॉलिशिंग इकट्ठे एफसी पीसी कनेक्टर
सामग्री	स्टेनलेस स्टील
आयाम (LWH)	17417426 मिमी
शुद्ध भार / सकल भार	1.5 किलोग्राम / 2.0 किलोग्राम
उपयुक्त मशीनें	CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन और इसी तरह की मशीनें

पॉलिशिंग प्रदर्शन के परिणाम

पॉलिश कनेक्टर फेरुल फेस

सफेद धब्बे, कोई खरोंच और स्पष्ट रूप से दिखाई देने वाले फाइबर किनारों के बिना उच्च गुणवत्ता वाले अंत चेहरे की चमक

सम्मिलन हानि और वापसी हानि परीक्षण परिणाम

कनेक्टर का प्रकार	एसएम/यूपीसी	एसएम/एपीसी	एमएम/यूपीसी
सम्मिलन हानि	≤0.20dB	≤0.20dB	≤0.50dB
रिटर्न हानि	≥55dB	≥60dB	≥30dB

ज्यामिति परीक्षण के परिणाम

पैरामीटर	यूपीसी मानदंड	एपीसी मानदंड
वक्रता का त्रिज्या	5-25 मिमी	5-12 मिमी
शीर्ष ऑफसेट	0-50μm	0-50μm
फाइबर ऊंचाई	-100~+50μm	-100~+50μm
कोण	n/a	8.00+/-0.50°

निर्माता की जानकारी

शेन्ज़ेन चुआंगलिक्सुन ऑप्टोइलेक्ट्रॉनिक उपकरण कं, लिमिटेड

2010 में स्थापित, हम एक ऑप्टिकल संचार उपकरण कंपनी अनुसंधान और विकास, उत्पादन, बिक्री के बाद सेवा, और तकनीकी सेवाओं को एकीकृत कर रहे हैं। हम उच्च गुणवत्ता वाले उत्पाद प्रदान करते हैं,उत्कृष्ट बिक्री के बाद सेवा, और हमारे ग्राहकों के लिए निः शुल्क तकनीकी सहायता. हम ऑप्टिकल फाइबर कनेक्टर उत्पादन में सामना तकनीकी समस्याओं के लिए प्रभावी समाधान प्रदान करते हैं.
