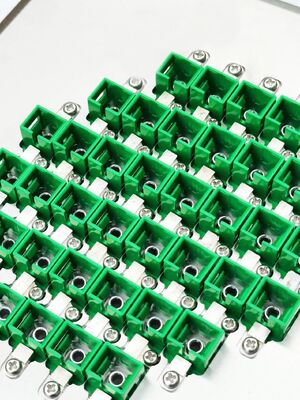

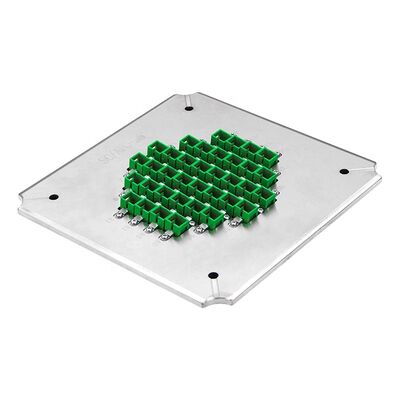

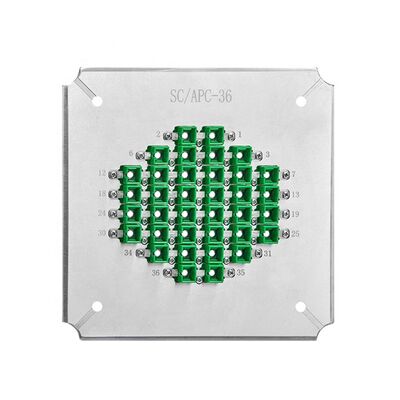

36 पोजीशन फाइबर ऑप्टिक पॉलिशिंग Jig के साथ कठोर स्टेनलेस स्टील S2316 के लिए APC वापसी हानि ≥60dB
Product Details
| प्रकार: | फाइबर ऑप्टिक पॉलिशिंग जिग | सामग्री: | कठोर स्टेनलेस स्टील2316 |
|---|---|---|---|
| कनेक्टर प्रकार: | एससी एपीसी कनेक्टर | आकार: | 174*174*26mm |
| फेरुला व्यास: | 2.50 मिमी | शुद्ध वजन: | 1.5 किग्रा |
| कुल वजन: | 2.0 किग्रा | फाइबर की संख्या: | 36 पद |
| निविष्ट वस्तु का नुकसान: | ≤0.20db | वापसी हानि: | ≥60dB (एपीसी) |
| अंत चेहरा: | एपीसी | क्षमता: | 36 पद |
| वक्रता त्रिज्या: | 5-12 मिमी | एपेक्स ऑफसेट: | 0-50μm |
| फाइबर ऊंचाई: | -100~+50μm | ||
| प्रमुखता देना |
36 पोजीशन पॉलिशिंग फिक्सचर,कठोर स्टेनलेस स्टील S2316 फाइबर ऑप्टिक पॉलिशिंग जिग,एपीसी रिटर्न लॉस ≥60dB फाइबर पॉलिशिंग प्लेट |
||
Product Description
उच्च स्थिरता वाले फाइबर पॉलिशिंग फिक्स्चर उत्कृष्ट सतह गुणवत्ता के साथ, लंबे समय तक सेवा जीवन के लिए कठोर स्टील S2316 से निर्मित।एलसी कनेक्टर के प्रकार और ग्राहक की आवश्यकताओं के अनुसार अनुकूलित.
- आसान जिग बदलने के तंत्र के साथ एससी / एपीसी कनेक्टर्स के लिए डिज़ाइन किया गया
- उच्च दक्षताः प्रति चक्र 36 कनेक्टर तक पॉलिश करता है
- अंतिम सतह की गुणवत्ता के लिए प्रथम-पास उपज 98-100% तक पहुंच जाती है
- प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
- एपीसी वापसी हानि ≥60dB, सम्मिलन हानि ≤0.20dB (सामान्य)
- विस्तारित सेवा जीवन के लिए विनिमेय सामान
| मॉडल | SC-UPC-24 | एससी-एपीसी-26 | एससी-एपीसी-36 |
|---|---|---|---|
| ब्रांड | CLX | CLX | CLX |
| कनेक्टर का प्रकार | एससी यूपीसी | एससी एपीसी | एससी एपीसी |
| अंत का मुख | यूपीसी | एपीसी | एपीसी |
| फेरुल व्यास | 2.5 मिमी | 2.5 मिमी | 2.5 मिमी |
| क्षमता | 24 पद | 26 पद | 36 पद |
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| रिटर्न हानि | ≥50dB (UPC) | ≥60dB (एपीसी) | ≥60dB (एपीसी) |
| सामग्री | स्टेनलेस स्टील S136 | ||
| आयाम (L*W*H) | 174*174*26 मिमी | ||
| वजन | 1.5 किलोग्राम शुद्ध / 2.0 किलोग्राम सकल | ||
| उपयुक्त मशीनें | CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन और इसी तरह की मशीनें | ||
एफसी/पीसी कनेक्टर्स के लिए समान उच्च गुणवत्ता वाले निर्माण और प्रदर्शन मानकों के साथ 24, 32 और 36 स्थिति कॉन्फ़िगरेशन में उपलब्ध।
| मॉडल | एफसी-पीसी-24 | एफसी-पीसी-32 | एफसी-पीसी-36 |
|---|---|---|---|
| कनेक्टर का प्रकार | एफसी पीसी | एफसी पीसी | एफसी पीसी |
| अंत का मुख | पीसी | पीसी | पीसी |
| रिटर्न हानि | ≥55dB (पीसी) | ≥55dB (पीसी) | ≥55dB (पीसी) |
उच्च गुणवत्ता वाली समाप्ति के चेहरे की चमक बिना सफेद धब्बे या खरोंच, स्पष्ट रूप से दिखाई फाइबर किनारों के साथ।
| कनेक्टर का प्रकार | एसएम/यूपीसी | एसएम/एपीसी | एमएम/यूपीसी |
|---|---|---|---|
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| रिटर्न हानि | ≥55dB | ≥60dB | ≥30dB |
| पैरामीटर | यूपीसी मानदंड | एपीसी मानदंड |
|---|---|---|
| वक्रता का त्रिज्या | 5-25 मिमी | 5-12 मिमी |
| शीर्ष ऑफसेट | 0-50μm | 0-50μm |
| फाइबर ऊंचाई | -100~+50μm | -100~+50μm |
| कोण | n/a | 8.00+/-0.50° |
शेन्ज़ेन चुआंगलिक्सन ऑप्टोइलेक्ट्रॉनिक उपकरण कं, लिमिटेड की स्थापना 2010 में एक ऑप्टिकल संचार उपकरण कंपनी के रूप में अनुसंधान और विकास, उत्पादन,बिक्री के बाद सेवा और तकनीकी सेवाएं.
Product Highlights
उच्च दक्षता वाला SC APC पॉलिशिंग जिग प्रति चक्र 36 कनेक्टर्स को पॉलिश करता है। स्थायित्व के लिए कठोर S2316 स्टील, 98%+ उपज के लिए आईपीसी संरचना, और ≥60dB रिटर्न हानि और ≤0.20dB सम्मिलन हानि प्राप्त करता है। 1 साल की वारंटी.
