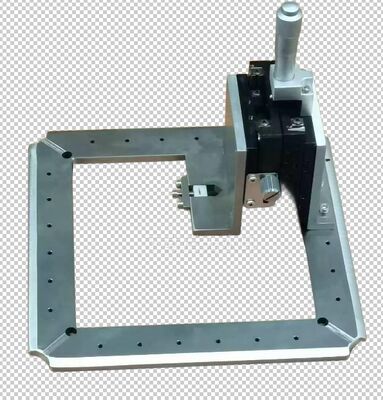

स्टेनलेस स्टील S136 ऑप्टिकल फाइबर पॉलिशिंग फिक्स्चर 2.5 मिमी फेरुल होल्डर और FTTH उपयोग के लिए 174x174x26 मिमी आयामों के साथ
उत्पाद विवरण
| सामग्री: | स्टेनलेस स्टील S136 | DIMENSIONS: | 174mmx174mmx26mm |
|---|---|---|---|
| वज़न: | 1.2 किग्रा | फाइबर की संख्या: | 24 |
| सामी धारक का आकार: | 2.5 मिमी | कनेक्टर प्रकार: | एफसी पीसी |
| अंत चेहरा: | पीसी | फेरुला व्यास: | 2.5 मिमी |
| क्षमता: | 24 पद | निविष्ट वस्तु का नुकसान: | ≤0.20db |
| वापसी हानि: | ≥55dB (पीसी) | वक्रता त्रिज्या: | 5-25 मिमी |
| एपेक्स ऑफसेट: | 0-50μm | फाइबर ऊंचाई: | -100~+50μm |
| कोण: | 8.00+/-0.50° | ||
| प्रमुखता देना |
स्टेनलेस स्टील S136 पॉलिशिंग फिक्स्चर,2.5 मिमी फेरूल होल्डर फाइबर ऑप्टिक पॉलिशिंग जिग,174x174x26 मिमी आयाम ऑप्टिकल फाइबर पॉलिशिंग होल्डर |
||
उत्पाद वर्णन
- विशेष रूप से एफसी/पीसी कनेक्टर्स के लिए डिज़ाइन किया गया
- सरल, लचीला संचालन के साथ आसान जिग प्रतिस्थापन
- उच्च दक्षता वाली चमकाने की क्षमताः 24, 32 या 36 कनेक्टर प्रति चक्र
- अंतिम सतह की गुणवत्ता के लिए प्रथम-पास उपज 98-100% तक पहुंच जाती है
- प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
- हस्तक्षेप पास दर ≥98% (आमतौर पर IEC मानकों के अनुसार 100%)
- पीसी वापसी हानि ≥55dB, सम्मिलन हानि ≤0.20dB (सामान्य)
- विस्तारित सेवा जीवन के लिए विनिमेय सामान
| पैरामीटर | एफसी-पीसी-24 | एफसी-पीसी-32 | एफसी-पीसी-36 |
|---|---|---|---|
| ब्रांड | CLX | CLX | CLX |
| कनेक्टर का प्रकार | एफसी पीसी | एफसी पीसी | एफसी पीसी |
| अंत का मुख | पीसी | पीसी | पीसी |
| फेरुल व्यास | 2.5 मिमी | 2.5 मिमी | 2.5 मिमी |
| क्षमता | 24 पद | 32 पद | 36 पद |
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| रिटर्न हानि | ≥55dB (पीसी) | ≥55dB (पीसी) | ≥55dB (पीसी) |
| आवेदन | पॉलिशिंग इकट्ठे एफसी पीसी कनेक्टर | ||
| सामग्री | स्टेनलेस स्टील | ||
| आयाम (L*W*H) | 174*174*26 मिमी | ||
| शुद्ध भार / सकल भार | 1.5 किलोग्राम / 2.0 किलोग्राम | ||
| उपयुक्त मशीनें | CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन और इसी तरह के उपकरण | ||
| कनेक्टर का प्रकार | एसएम/यूपीसी | एसएम/एपीसी | एमएम/यूपीसी |
|---|---|---|---|
| सम्मिलन हानि | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| रिटर्न हानि | ≥55dB | ≥60dB | ≥30dB |
| पैरामीटर | यूपीसी मानदंड | एपीसी मानदंड |
|---|---|---|
| वक्रता का त्रिज्या | 5-25 मिमी | 5-12 मिमी |
| शीर्ष ऑफसेट | 0-50μm | 0-50μm |
| फाइबर ऊंचाई | -100~+50μm | -100~+50μm |
| कोण | n/a | 8.00+/-0.50° |
उत्पाद हाइलाइट्स
एफटीटीएच अनुप्रयोगों के लिए उच्च परिशुद्धता 2.5 मिमी फेरूल पॉलिशिंग स्थिरता। ≤0.20dB इंसर्शन लॉस और ≥55dB रिटर्न लॉस के साथ एक साथ 24 FC/UPC कनेक्टर्स को पॉलिश करता है। बदलने योग्य घटकों के साथ टिकाऊ स्टेनलेस स्टील S136 से निर्मित। कस्टम विकल्प उपलब्ध हैं.
