एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर

1
MOQ
RM 873.21-1,013.19
कीमत
एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
प्रकार: फाइबर ऑप्टिक उत्पादन मशीन
शुद्ध वजन: 1.2 किग्रा
सामग्री: कठोर स्टेनलेस स्टील s136
DIMENSIONS: 174mmx174mmx26mm
निविष्ट वस्तु का नुकसान: ≤0.20db
वापसी हानि: ≥55dB (पीसी)
फाइबर की संख्या: 24
कनेक्टर प्रकार: एसटी पीसी
अंत चेहरा: पीसी
फेरुला व्यास: 2.5 मिमी
क्षमता: 24 पद
वक्रता त्रिज्या: 5-25 मिमी
एपेक्स ऑफसेट: 0-50μm
फाइबर ऊंचाई: -100~+50μm
कोण: 8.00+/-0.50°
प्रमुखता देना:

कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग स्थिरता

,

एक साइकिल फाइबर पॉलिशिंग फिक्स्चर में 24 कनेक्टर

,

सम्मिलन हानि ≤0.20dB ST कनेक्टर पॉलिश मशीन

मूलभूत जानकारी
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: chuanglixun
प्रमाणन: RoHS
मॉडल संख्या: एसटी/पीसी, एसटी/पीसी
भुगतान & नौवहन नियमों
उत्पाद विवरण

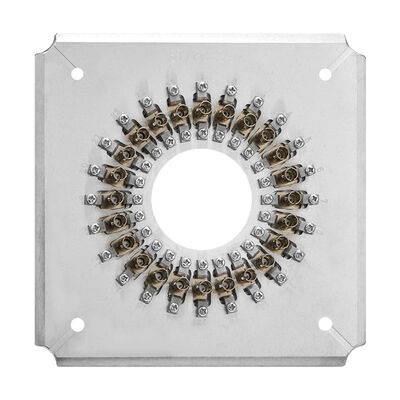

ST कनेक्टर पॉलिशिंग मशीन और फाइबर पॉलिशिंग फिक्स्चर
यह उच्च स्थिरता वाले फाइबर पॉलिशिंग फिक्स्चर एसटी कनेक्टर पॉलिशिंग ऑपरेशन के लिए असाधारण सतह की गुणवत्ता प्रदान करता है। प्रीमियम गर्मी से इलाज किए गए स्टील (एस 2316/एस 136) से निर्मित,यह लंबी सेवा जीवन और विश्वसनीय प्रदर्शन सुनिश्चित करता है.
प्रमुख विशेषताएं
  • विशेष रूप से आसान जिग बदलने के साथ एसटी / पीसी कनेक्टर्स के लिए डिज़ाइन किया गया
  • उच्च दक्षताः प्रति चक्र 24, 32 या 36 कनेक्टर तक पॉलिश करता है
  • अंतिम सतह की गुणवत्ता के लिए प्रथम-पास उपज 98-100% तक पहुंच जाती है

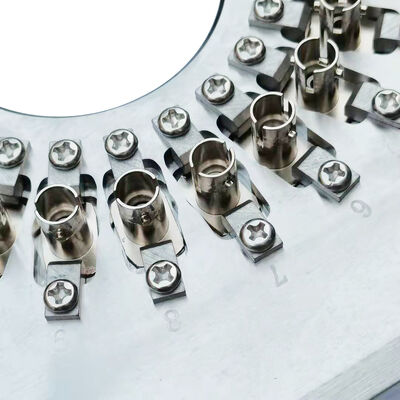

  • प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
  • उत्कृष्ट प्रदर्शनः एपीसी रिटर्न हानि ≥60dB, यूपीसी रिटर्न हानि ≥55dB
  • प्रतिस्थापन योग्य सामान सेवा जीवन को काफी बढ़ाता है
  • ग्राहक की आवश्यकताओं के अनुसार SC, FC, ST, LC कनेक्टर्स के लिए अनुकूलन योग्य
एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 0 एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 1

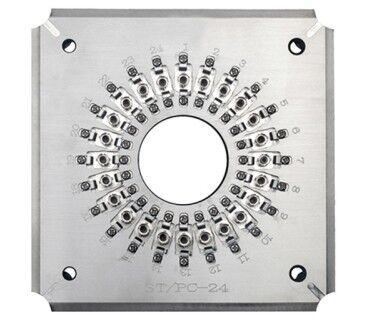

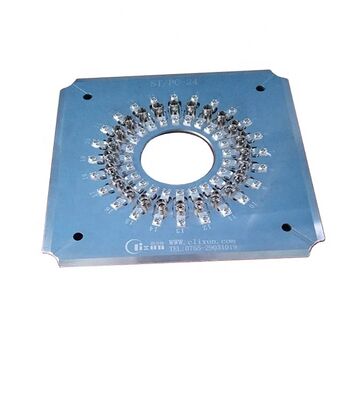

तकनीकी विनिर्देश
मॉडल एसटी-पीसी-24 एसटी-पीसी-32 एसटी-पीसी-36
ब्रांड CLX CLX CLX
कनेक्टर का प्रकार एसटी पीसी एसटी पीसी एसटी पीसी
अंत का मुख पीसी पीसी पीसी
फेरुल व्यास 2.5 मिमी 2.5 मिमी 2.5 मिमी
क्षमता 24 पद 32 पद 36 पद
सम्मिलन हानि ≤0.20dB ≤0.20dB ≤0.20dB
रिटर्न हानि ≥55dB (पीसी) ≥55dB (पीसी) ≥55dB (पीसी)
आवेदन पॉलिशिंग इकट्ठे एसटी पीसी कनेक्टर
सामग्री स्टेनलेस स्टील
आयाम (L*W*H) 174*174*26 मिमी
शुद्ध भार / सकल भार 1.3 किलोग्राम / 1.5 किलोग्राम
उपयुक्त मशीनें CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन और इसी तरह की मशीनें
एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 2
हमारे माध्यम से एक निःशुल्क उद्धरण प्राप्त करें >>> जाओ
पॉलिशिंग प्रदर्शन और परिणाम
पॉलिश कनेक्टर फेरुल फेस
उच्च गुणवत्ता वाली समाप्ति सतह की चमक बिना सफेद धब्बे या खरोंच के। फाइबर के किनारे बेहतर प्रदर्शन के लिए स्पष्ट रूप से दिखाई देते हैं।
एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 3
सम्मिलन और वापसी हानि परीक्षण परिणाम
कनेक्टर का प्रकार एसएम/यूपीसी एसएम/एपीसी एमएम/यूपीसी
सम्मिलन हानि ≤0.20dB ≤0.20dB ≤0.50dB
रिटर्न हानि ≥55dB ≥60dB ≥30dB
एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 4
ज्यामिति परीक्षण के परिणाम
पैरामीटर यूपीसी मानदंड एपीसी मानदंड
वक्रता का त्रिज्या 5-25 मिमी 5-12 मिमी
शीर्ष ऑफसेट 0-50μm 0-50μm
फाइबर ऊंचाई -100~+50μm -100~+50μm
कोण n/a 8.00+/-0.50°
एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 5
निर्माता प्रोफ़ाइल
शेन्ज़ेन चुआंगलिक्सन ऑप्टोइलेक्ट्रॉनिक उपकरण कं, लिमिटेड की स्थापना 2010 में एक ऑप्टिकल संचार उपकरण कंपनी के रूप में अनुसंधान और विकास, उत्पादन,बिक्री के बाद सेवा और तकनीकी सेवाएंहम उच्च गुणवत्ता वाले उत्पाद, व्यापक बिक्री के बाद सेवा और ऑप्टिकल फाइबर कनेक्टर उत्पादन चुनौतियों के लिए मुफ्त तकनीकी सहायता प्रदान करते हैं।
एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 6 एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 7 एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 8 एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 9 एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 10 एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 11
हमारे माध्यम से एक निःशुल्क उद्धरण प्राप्त करें >>> जाओ
अक्सर पूछे जाने वाले प्रश्न
क्या आप कारखाना हैं या व्यापारी?
हम एक कारखाना हैं।
आपका MOQ क्या है?
MOQ 1 टुकड़ा।
क्या आप नमूना सेवाएं प्रदान करते हैं?
हाँ, हम नमूने प्रदान करेंगे।
तुम मुझे कैसे भेजोगे?
हम डीएचएल या फेडएक्स के माध्यम से 4 से 6 दिन बिताएंगे। आदेश मात्रा के आधार पर उचित रूप से विस्तारित।
हम कैसे भुगतान करते हैं?
अग्रिम या कई भुगतान विधियाँ जैसे टी/टी और टी/एल बुक करें।
आपके उत्पाद की वारंटी कितनी है?
वारंटी अवधि 1 वर्ष है (उपभोग्य सामग्रियों को छोड़कर निःशुल्क मरम्मत प्रदान करना) । वारंटी अवधि के बाद, सामान लागत पर प्रदान किया जाएगा।
क्या आप अनुकूलित सेवाएं प्रदान करते हैं?
हां, हम ग्राहक की आवश्यकताओं और विवरण के अनुसार अनुकूलित सेवाएं प्रदान करते हैं।
एक चक्र में 24 कनेक्टर और सम्मिलन हानि ≤0.20dB के साथ ST कनेक्टर्स के लिए कठोर स्टेनलेस स्टील S136 फाइबर पॉलिशिंग फिक्स्चर 12
