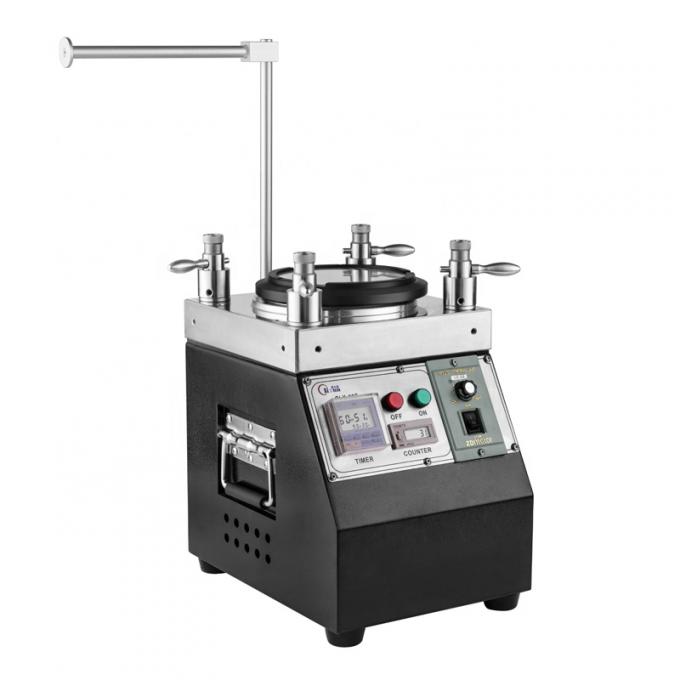

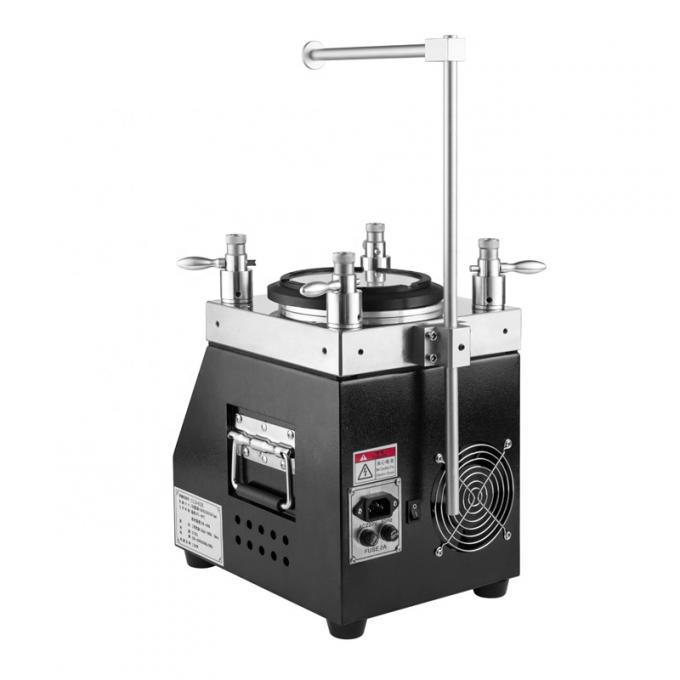

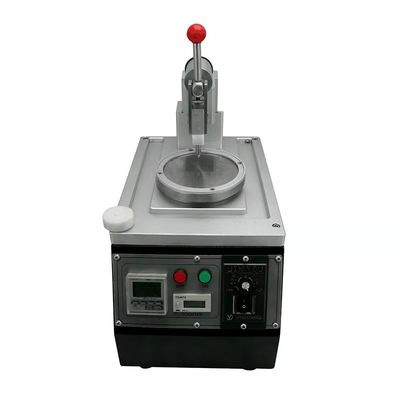

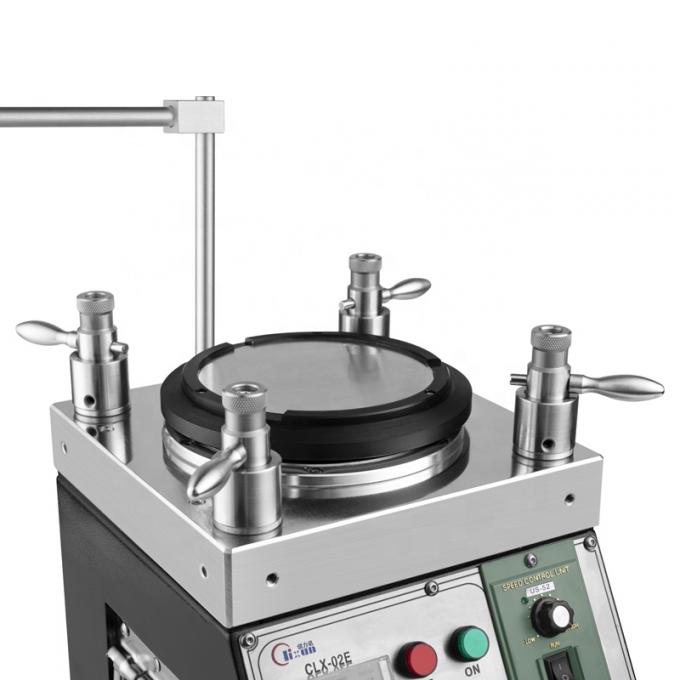

CLX02E फाइबर पैच कॉर्ड बनाने की मशीन - 4 कोने पीसने ऑप्टिकल फाइबर पॉलिशिंग मशीन
फाइबर ऑप्टिकल पॉलिशिंग मशीन अंतरराष्ट्रीय सार्वभौमिक मानकों और दीर्घकालिक अनुभव पर आधारित है।यह जीआर-326 अंत चेहरे ज्यामिति के लिए आवश्यकताओं को पार करता है और नए Iपी.सी. धारक प्रौद्योगिकी, उद्योग में सबसे अच्छा परिणाम प्रदान करती है। इस मशीन में 1 या 24 कनेक्टरों को चमकाने के दौरान परिणामों में कोई भिन्नता नहीं है, स्थिर जिग स्थापना, और कॉम्पैक्ट आकार।बड़े पैमाने पर उत्पादन की जरूरतों के लिए डिज़ाइन किया गया, यह कोण पॉलिशिंग सहित एलसी, एससी, एसटी, एफसी, एमटीआरजे, ई2000 कनेक्टर्स के लिए उत्कृष्ट कनेक्टर एंड-फेस को संसाधित कर सकता है।
प्रमुख विशेषताएं
उच्च परिशुद्धता फाइबर ऑप्टिक पॉलिशिंग उपकरण

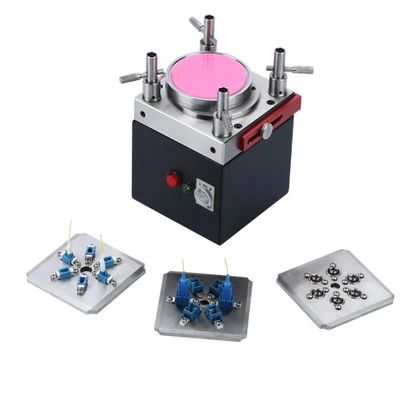

कुशल संचालन के लिए तेजी से बदलने वाले पॉलिशिंग जिग्स
समायोज्य घूर्णन गति (आमतौर पर 140RPM) के साथ ग्रह की कक्षा चमकाने के निशान
उच्च क्षमताः एमयू/एलसी कनेक्टर्स के लिए 48 टुकड़े, एससी/एफसी/एसटी के लिए 36 टुकड़े
अंतिम चेहरे की गुणवत्ता के लिए प्रथम पास उपज 98% तक पहुँच जाती है 100%
प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना फाइबर पॉलिशिंग फिक्स्चर
थ्रीडी पास दर ≥98% (आईईसी मानकों के अनुसार 100% विशिष्ट)
उत्कृष्ट प्रदर्शनः एपीसी रिटर्न हानि ≥60dB, पीसी ((यूपीसी) रिटर्न हानि ≥55dB, सम्मिलन हानि ≤0.20dB (सामान्य)
उच्च गुणवत्ता वाले स्टेनलेस स्टील निर्माण सटीकता और स्थायित्व के लिए गर्मी उपचार के साथ
उत्कृष्ट स्थिरता 8-10 वर्ष के जीवनकाल के साथ
तकनीकी विनिर्देश
| मशीन का प्रकार |
CLX-02E |
| मशीन का आकार |
L 240mm × W 240mm × H 260mm |
| शुद्ध भार |
28 किलो |
| पावर इनपुट |
110~230VAC 50Hz/60Hz |
| विद्युत ऊर्जा |
126w |
| सापेक्ष आर्द्रता |
१५% से ८५% |
| कार्य तापमान |
8°C से 45°C |
| घुमावदार प्लेट का ओवरडोज |
127 मिमी (5 इंच) |

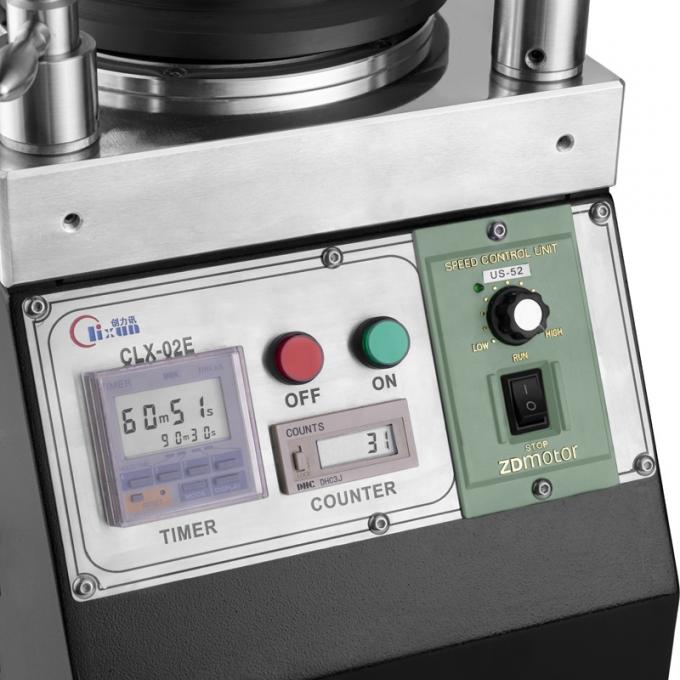

| समय सेटिंग्स |
99 मिनट 99 सेकंड (अधिकतम) |
| घूर्णन प्लेट के लिए गति |
140 आरपीएम |
| प्लेट जंपिंग की ऊंचाई |
< 10 um |
| दबाव विन्यास |
21 ~ 36 N/cm2 |
| शोर स्तर |
< 50 डीबी |
चमकाने का प्रदर्शन

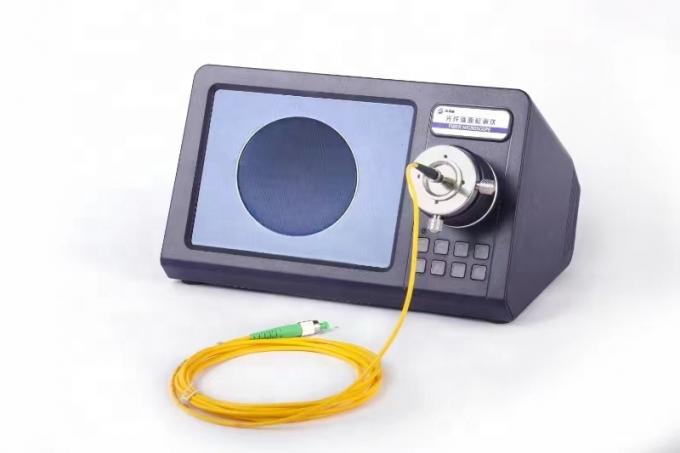

फाइबर के अंत के पहलू की जाँच के परिणाम
उच्च गुणवत्ता वाली समाप्ति के चेहरे की चमक बिना सफेद धब्बे या खरोंच, स्पष्ट रूप से दिखाई फाइबर किनारों के साथ।

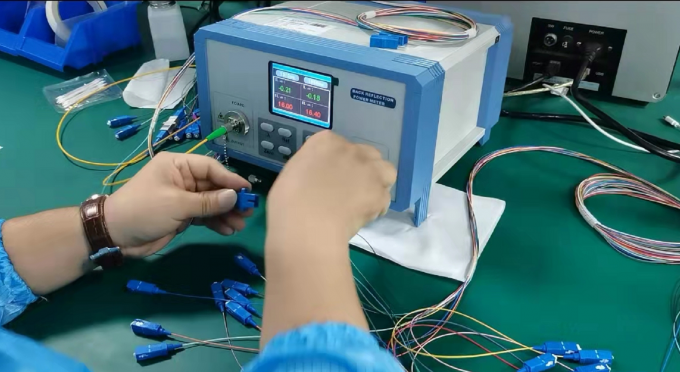

आईएल/आरएल परीक्षण के परिणाम
| कनेक्टर का प्रकार |
एसएम/यूपीसी |
एसएम/एपीसी |
एमएम/यूपीसी |
| सम्मिलन हानि |
≤0.20dB |
≤0.20dB |
≤0.50dB |
| रिटर्न हानि |
≥55dB |
≥55dB |
≥30dB |

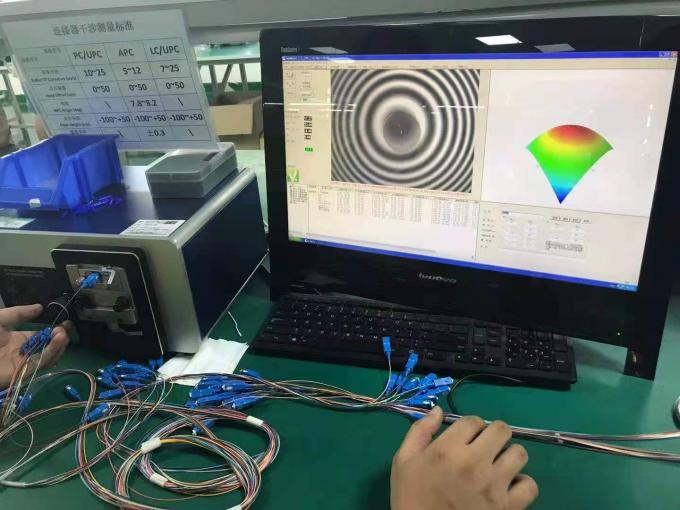

ज्यामिति परीक्षण के परिणाम
| पैरामीटर |
यूपीसी मानदंड |
एपीसी मानदंड |
| वक्रता का त्रिज्या |
5-25 मिमी |
5-12 मिमी |
| शीर्ष ऑफसेट |
0-50μm |
0-50μm |
| फाइबर ऊंचाई |
-100~+50μm |
-100~+50μm |
| कोण |
n/a |
8.00+/-0.50° |
अक्सर पूछे जाने वाले प्रश्न
क्या आप कारखाना हैं या व्यापारी?
हम एक कारखाना हैं।
आपका MOQ क्या है?
न्यूनतम आदेश मात्रा 1 टुकड़ा है।
क्या आप नमूना सेवाएं प्रदान करते हैं?
हाँ, हम नमूने प्रदान करते हैं।
तुम मुझे कैसे भेजोगे?
हम डीएचएल या फेडएक्स के माध्यम से 4-6 दिनों में जहाज (आदेश मात्रा के आधार पर भिन्न हो सकते हैं) ।
हम कैसे भुगतान करते हैं?
हम टी/टी और टी/एल सहित अग्रिम बुकिंग या कई भुगतान विधियों को स्वीकार करते हैं।
आपके उत्पाद की वारंटी कितनी है?
1 वर्ष की वारंटी (उपभोग्य सामग्रियों को छोड़कर मुफ्त मरम्मत) वारंटी के बाद, हम लागत-आधारित स्पेयर पार्ट्स प्रदान करते हैं।
क्या आप अनुकूलित सेवाएं प्रदान करते हैं?
हाँ, हम ग्राहक आवश्यकताओं के अनुसार अनुकूलन प्रदान करते हैं।

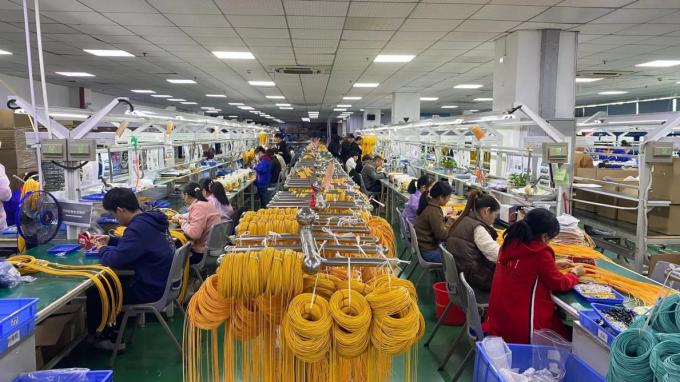

शेन्ज़ेन चुआंगलिक्सन ऑप्टोइलेक्ट्रॉनिक उपकरण कं, लिमिटेड के बारे में
2010 में स्थापित, शेन्ज़ेन चुआंगलिक्सन ऑप्टोइलेक्ट्रॉनिक उपकरण कं, लिमिटेड एक ऑप्टिकल संचार उपकरण कंपनी है जो अनुसंधान और विकास, उत्पादन,बिक्री के बाद सेवा और तकनीकी सेवाएंहम न केवल अच्छी बिक्री के बाद सेवा के साथ उच्च गुणवत्ता वाले उत्पादों को बेचते हैं, बल्कि फाइबर ऑप्टिक कनेक्टर उत्पादन में आने वाली तकनीकी समस्याओं के लिए मुफ्त तकनीकी सहायता और समाधान भी प्रदान करते हैं।
