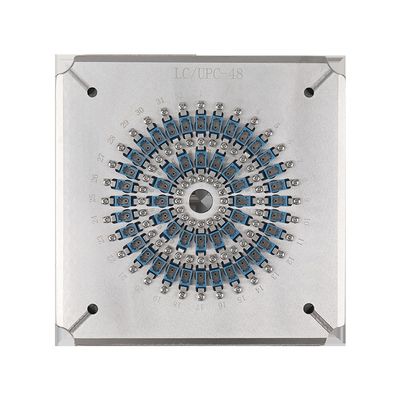

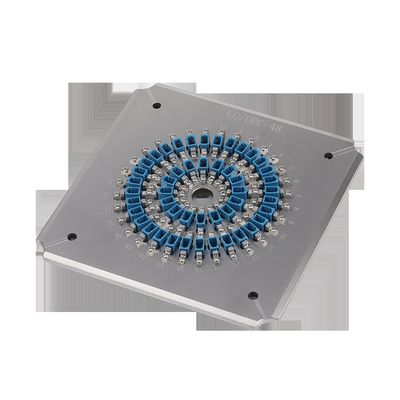

Fiber Optic Polishing Jig for LC UPC Connector with First Pass Yield 98-100% UPC Return Loss ≥55dB and Insertion Loss ≤0.20dB
उत्पाद विवरण
| कनेक्टर प्रकार: | एलसी/यूपीसी | सामग्री: | स्टेनलेस स्टील S136 |
|---|---|---|---|
| DIMENSIONS: | 174*174*26mm | अधिकतम क्षमता: | एलसी पीसी कनेक्टर्स के लिए 40 पद |
| शुद्ध वजन: | 1.3 किग्रा | कुल वजन: | 2 किग्रा |
| फेरुला व्यास: | 1.25 मिमी | निविष्ट वस्तु का नुकसान: | ≤0.20db |
| वापसी हानि: | ≥55dB (यूपीसी) | अंत-चेहरा प्रकार: | प्रतिभा |
| वक्रता त्रिज्या: | 5-25 मिमी | एपेक्स ऑफसेट: | 0-50μm |
| फाइबर ऊंचाई: | -100~+50μm | कोण: | 8.00+/-0.50° (एपीसी) |
| पहले पारित उपज: | 98%～100% | ||
| प्रमुखता देना |
First Pass Yield 98-100% Polishing Fixture,UPC Return Loss ≥55dB Fiber Optic Polishing Jig,Insertion Loss ≤0.20dB Optical Polishing Fixture |
||
उत्पाद वर्णन
- विशेष रूप से एलसी यूपीसी कनेक्टर्स के लिए डिज़ाइन किया गया सरल, लचीला संचालन के साथ आसान जिग बदलना
- उच्च दक्षताः प्रति चक्र 24, 40, या 48 कनेक्टर पॉलिश करता है
- 98%-100% प्रथम-पास उपज अंतिम चेहरे की गुणवत्ता के लिए
- प्रत्येक कनेक्टर के लिए स्वतंत्र संपीड़न के साथ आईपीसी संरचना
- यूपीसी रिटर्न हानि ≥55dB, सम्मिलन हानि ≤0.20dB (सामान्य)
- बदली जाने वाली सहायक उपकरण सेवा जीवन का विस्तार करते हैं

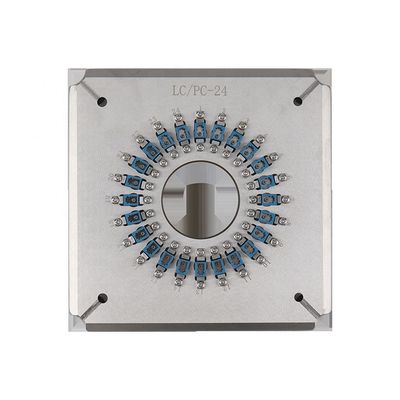

| मॉडल | LC-UPC-24 | LC-UPC-40 | LC-UPC-48 |
|---|---|---|---|
| ब्रांड | CLX | ||
| कनेक्टर प्रकार | LC UPC | ||
| अंत-सामना | यूपीसी | ||
| फेर्रुल व्यास | 1.25 मिमी | ||
| क्षमता | 24 पद | 40 पद | 48 पद|
| इंसेक्शन हानि | ≤0.20dB | ||
| प्रतिफल हानि | ≥55dB (UPC) | ≥55dB (APC) | ≥55dB (APC) |
| पॉलिशिंग इकट्ठे एलसी यूपीसी कनेक्टर्स | |||
| सामग्री | स्टेनलेस स्टील S136 | ||
| आकार (L*W*H) | 174*174*26 मिमी | ||
| नेट वेट / ग्रॉस वेट (किलो) | 1.5 किलोग्राम / 2.0 किलोग्राम | ||
| उपयुक्त मशीनें | CLX-02E पॉलिशिंग मशीन, Seikoh Giken SFP-550 पॉलिशिंग मशीन, और इसी तरह के मॉडल | ||
| कनेक्टर प्रकार | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| इंसेक्शन हानि | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| प्रतिफल हानि | ≥55dB | ≥60dB | ≥30dB |
| NO | परिमिति | यूपीसी मानदंड | एपीसी मानदंड |
|---|---|---|---|
| 1. | वक्रता त्रिज्या | 5-25mm | 5-12 मिमी |
| 2. | अपेक्स ऑफसेट | 0-50μm | 0-50μm |
| 3. | फाइबर ऊंचाई | -100~+50μm | -100~+50μm |
| 4. | कोण | n/a | 8.00+/-0.50° |

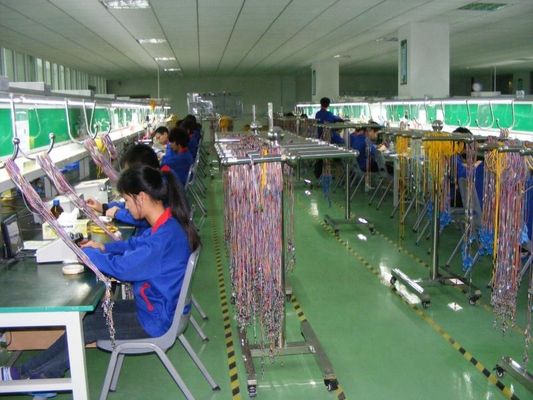

2010 में स्थापित, हम अनुसंधान, विकास, उत्पादन और तकनीकी सेवाओं में विशेषज्ञता एक ऑप्टिकल संचार उपकरण कंपनी हैं। हम उच्च गुणवत्ता वाले उत्पादों प्रदान करते हैं,उत्कृष्ट बिक्री के बाद सेवा, और फाइबर कनेक्टर उत्पादन चुनौतियों के लिए निःशुल्क तकनीकी सहायता।
