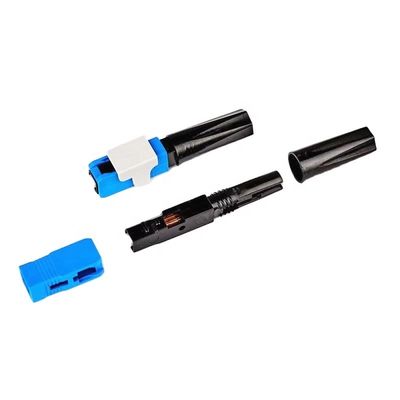

फास्ट कनेक्टर (फील्ड असेंबली कनेक्टर या फील्ड टर्मिनेटेड फाइबर कनेक्टर, क्विक असेंबली फाइबर कनेक्टर) एक क्रांतिकारी फील्ड इंस्टाल करने योग्य ऑप्टिकल फाइबर कनेक्टर है जिसके लिए कोई एपॉक्सी और पॉलिशिंग की आवश्यकता नहीं होती है, इंस्टॉलेशन प्रक्रिया के दौरान इस कनेक्टर को किसी चिपकने और इलाज की प्रक्रिया की आवश्यकता नहीं होती है।पेटेंट किए गए मैकेनिकल स्प्लिस बॉडी के अनूठे डिज़ाइन में फ़ैक्टरी-माउंटेड फाइबर स्टब और एक प्री-पॉलिश सिरेमिक फेरूल शामिल है, इनका व्यापक रूप से FTTx में उपयोग किया जाता है, कंप्यूटर के नवीनीकरण को जोड़ने / कक्ष अनुप्रयोगों को नियंत्रित करता है।
एफटीटीएच के लिए फील्ड असेंबली एससी/पीसी एससी/एपीसी एससी/यूपीसी फास्ट कनेक्टर क्षेत्र में फाइबर की त्वरित और आसान समाप्ति प्रदान कर सकता है।900 माइक्रोन के लिए विकल्प उपलब्ध हैं जो इंस्टॉलर को उपकरण और फाइबर पैच पैनल पर मिनटों में समाप्त करने और कनेक्शन बनाने की अनुमति देता है।यह कनेक्टर सिस्टम एपॉक्सी, चिपकने वाले या महंगे इलाज ओवन और पॉलिशिंग और फाइबर एडरफेस निरीक्षण के लिए किसी भी आवश्यकता को हटा देता है।
कृपया नोट करें: ऑप्टिकल मूवेबल कनेक्टर के कनेक्टिंग हेड के अनुसार टाइप चुनें।सिर को जोड़ने के संरचनात्मक रूप के अनुसार।इसे FC, FC, ST, LC, MTRJ, MPO, MU, SMA, DDI, DIN4, D4, E2000 विभिन्न प्रकारों में विभाजित किया जा सकता है।उत्कृष्ट शक्ति और स्थिरता (200-600gt सम्मिलन और निष्कर्षण बल) अच्छी sintered तकनीक द्वारा प्राप्त की जा सकती है।
विशेषताएं:
- स्थापित होने पर किसी विशेष उपकरण की आवश्यकता नहीं है
- बिना किसी ग्लूइंग और पॉलिशिंग प्रक्रिया के
- कनेक्टर्स को स्प्लिस किए बिना साइट पर बनाया जा सकता है
- स्थापना की प्रक्रिया सीखने के लिए केवल 30 सेकंड की आवश्यकता है
- अच्छा उच्च तापमान प्रदर्शन और अच्छी सीलिंग
- आसान स्थापना, विधानसभा क्षेत्र में त्वरित और तेज
- उच्च वापसी हानि और कम प्रविष्टि हानि
आवेदन:
- वितरण फ्रेम और पैच पैनल
- फाइबर ऑप्टिक पैच कॉर्ड और बेनी
- दूरसंचार नेटवर्क
- डाटा प्रोसेसिंग नेटवर्क
- एफटीटीएच (फाइबर टू द होम)
- लोकल एरिया नेटवर्क (LAN)
- जांच उपकरण।
- सीएटीवी और सीसीटीवी
विनिर्देश
| आवेदन केबल | ३.१ x २.० मिमी तितली ऑप्टिकल केबल; एफटीटीएच ड्रॉप केबल |
| बूट प्रकार | 0.9mm/2.0mm/3.0mm फाइबर केबल |
| आवेदन मॉडल | G652D सिंगलमोड |
| फाइबर व्यास | 125μm (657A और 657B) |
| तंग क्लैडिंग व्यास | 250μm और 900μm |
| तन्यता ताकत | -50N |
| ऑनलाइन स्ट्रेचिंग प्रतिरोध परीक्षण (30 एन) | आईएल 0.3dB |
| यांत्रिक स्थायित्व (500 बार) | आईएल 0.3dB |
| सम्मिलन हानि (डीबी) | अधिकतम≤0.5DB, माध्य≤0.3DB |
| वापसी हानि (डीबी) | यूपीसी≥45डीबी, एपीसी≥50डीबी |
| विधानसभा समय | >10 बार |
| तंग क्लैडिंग क्लैंप बल | -8N |
| सफलता दर | - ९८% |
| भंडारण / ऑपरेटिंग तापमान | -40°C से + 85°C |
इंस्टॉलेशन तरीका
पैकेज के ब्यौरे:
शिपिंग के दौरान या ग्राहक की आवश्यकता के अनुसार माल को क्षतिग्रस्त होने से बचाने के लिए इस उत्पाद को फोम या अन्य शॉक प्रूफ सामग्री के साथ कार्टन द्वारा अच्छी तरह से पैक किया जाएगा।
