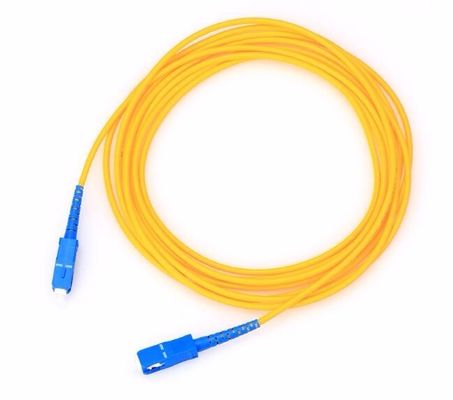

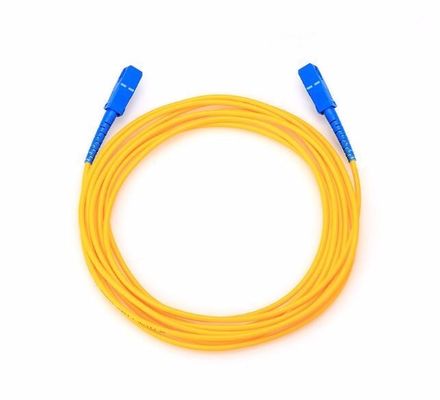

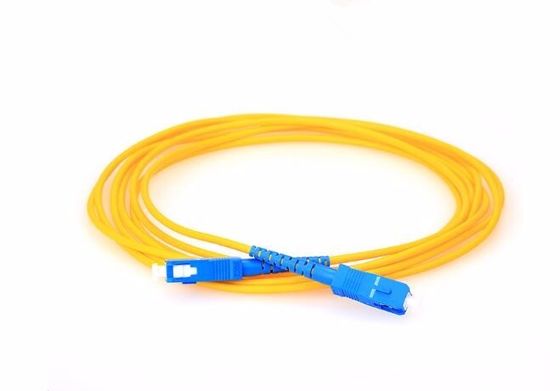

मॉडल संख्या: एससी/यूपीसी-एससी/यूपीसी-एसएम-एसएक्स पैच केबल
उत्पत्ति का स्थान: शेन्ज़ेन, चीन
विवरण
एक पैच केबल, पैच कॉर्ड या पैच लीड एक इलेक्ट्रिकल या ऑप्टिकल केबल है जिसका उपयोग सिग्नल रूटिंग के लिए एक इलेक्ट्रॉनिक या ऑप्टिकल डिवाइस को दूसरे से कनेक्ट ("पैच इन") करने के लिए किया जाता है।विभिन्न प्रकार के उपकरण (जैसे, कंप्यूटर से जुड़ा स्विच, या राउटर पर स्विच) पैच कॉर्ड से जुड़े होते हैं।
पैच कॉर्ड आमतौर पर कई अलग-अलग रंगों में निर्मित होते हैं ताकि एक-दूसरे के साथ आसानी से पहचाना जा सके।
अनुप्रयोग:
* दूरसंचार नेटवर्क, गीगाबिट ईथरनेट
* सीएटीवी, वीडियो, मल्टीमीडिया
* सक्रिय डिवाइस समाप्ति, परिसर स्थापना
*औद्योगिक, सैन्य
आदेश देने के विकल्प:
*पैच कॉर्ड या बेनी
*फाइबर प्रकार:9/125um(SM),50/125um(MM),62.5/125um(MM)
*अंतिम प्रकार: पीसी, एपीसी, यूपीसी
*केबल नंबर: डुप्लेक्स, सिंप्लेक्स
* केबल व्यास: 0.9 मिमी, 2.0 मिमी, 3.0 मिमी ......
*केबल की लंबाई: अनुकूलित
*केबल सामग्री: परमवीर चक्र, LSZH, OFNR, OFNP
विनिर्देश
| तरीका | अकेला प्रकार | ||
| कनेक्शन शैली | सिंप्लेक्स | ||

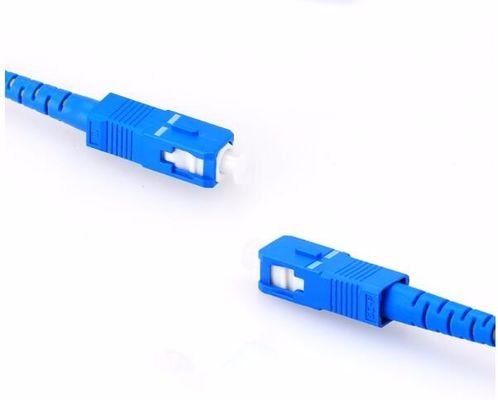

| कनेक्टर्स | एससी यूपीसी से एससी यूपीसी | ||
| रेशा | 9/125um | ||
| पोलिश प्रकार | यूपीसी | ||
| विशिष्ट सम्मिलन हानि | ≤ 0.20 डीबी | ||
| अधिकतम सम्मिलन हानि | ≤ 0.30 डीबी | ||
| फाइबर नंबर | रेशा | 1 | |
| कोलो फाइबर | रंग | नीला २,५ बी ५/६ | |
| कक्षा | रेशा | ए/बी (बीएलआई ए/बी) जी६५७ए२ | |
| परिचालन तापमान | सी | -20 +65 | |
| स्थापना तापमान | सी | 0 +40 | |
| भंडारण तापमान | सी | -20 +65 | |
| ऑप्टिकल तत्व की विलक्षणता | % | 10 | |
| ऑप्टिकल तत्व का बाहरी व्यास | मिमी | 0,90 ± 0,15 | |
| नाममात्र कॉर्ड व्यास | मिमी | 2,9 ± 1 | |
| बाहरी कोटिंग | - | थर्माप्लास्टिक लौ retardant सामग्री | |
| बाहरी कोटिंग रंग | रंग | सफेद न्यूनतम चमक के साथ 8,5 अधिकतम 9,4 - न्यूनतम संतृप्ति - न्यूनतम प्रकाश 10B अधिकतम 5PB |
|
| निविष्टी की हानि | डीबी | विशिष्ट 0.15dB अधिकतम ≤0.3dB | |
| हारकर लौटा | डीबी | 50 ~ 60dB | |
