एफटीटीएच प्लास्टिक ऑप्टिकल फाइबर कनेक्टर, 2 * 3 मिमी त्वरित कनेक्ट फाइबर ऑप्टिक कनेक्टर Connect
Product Details
| उत्पाद का नाम: | फाइबर ऑप्टिक SC UPC फास्ट कनेक्टर | रंग: | नीला |
|---|---|---|---|
| आवेदन: | FTTH FTTB FTTX नेटवर्क | हारकर लौटा: | ≥50dB |
| निविष्टी की हानि: | B 0.3 डीबी | ||
| प्रमुखता देना |
2*3mm प्लास्टिक ऑप्टिकल फाइबर कनेक्टर्स,2*3mm क्विक कनेक्ट फाइबर ऑप्टिक कनेक्टर्स,क्विक कनेक्ट फाइबर ऑप्टिक कनेक्टर्स |
||
Product Description

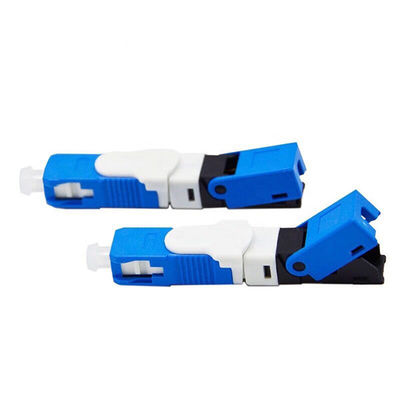

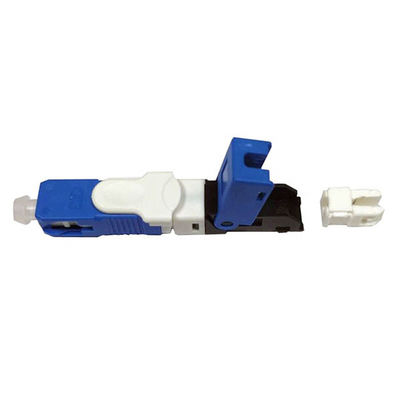

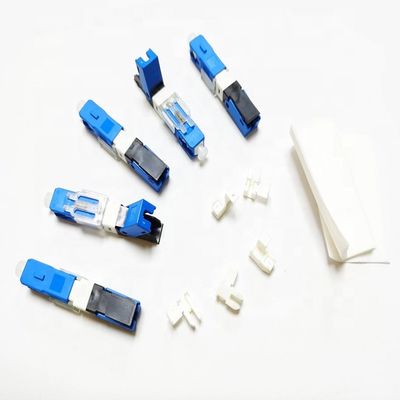

ESC250D SC UPC फास्ट कनेक्टर फाइबर क्विक कनेक्टर Connect
उत्पाद वर्णन
फास्ट कनेक्टर (फील्ड असेंबली कनेक्टर या फील्ड टर्मिनेटेड फाइबर कनेक्टर, क्विक असेंबली फाइबर कनेक्टर) एक क्रांतिकारी फील्ड इंस्टाल करने योग्य ऑप्टिकल फाइबर कनेक्टर है जिसके लिए न तो एपॉक्सी और न ही पॉलिशिंग की आवश्यकता होती है।पेटेंट किए गए मैकेनिकल स्प्लिस बॉडी के अनूठे डिजाइन में एक फैक्ट्री-माउंटेड फाइबर स्टब और एक प्री-पॉलिश सिरेमिक फेरूल शामिल है।इस ऑनसाइट असेंबली का उपयोग करना
ऑप्टिकल कनेक्टर, ऑप्टिकल वायरिंग डिज़ाइन के लचीलेपन में सुधार करने के साथ-साथ फाइबर समाप्ति के लिए आवश्यक समय को कम करना संभव है।लैन और सीसीटीवी अनुप्रयोगों और एफटीटीएच के लिए इमारतों और फर्शों के अंदर ऑप्टिकल वायरिंग के लिए फास्ट कनेक्टर श्रृंखला पहले से ही एक लोकप्रिय समाधान है।
एसविशिष्टता
| नाम | विनिर्देश |
| फाइबर प्रकार | सिंगल मोड या मल्टी मोड |
| के लिए लागू | इंडोर या आउटडोर एफटीटीएच |
| केबल व्यास | 2*3मिमी |
| Cermic कोर का व्यास | २.४९९ ± ०.००२ मिमी |
| सिरेमिक कोर की सांद्रता | 0.5um |
| प्लास्टिक भागों की सामग्री | पीबीटी (मुख्य निकाय);पीईआई (इनर-कोर); डस्ट कैप (पीई) |
| वसंत सामग्री | ३०४ |
अंत चेहरा सम्मिलित किया गया
1. प्लग एंड फेस इंस्पेक्शन विधि: 400 # एंड इंस्पेक्शन इंस्ट्रूमेंट 100% टेस्ट।
2. क्षेत्रीय स्केच नक्शा।
3. अंत चेहरे की आवश्यकता।
| क्षेत्र दोष | क्षेत्र ए (0 ~ 25um) |
क्षेत्र बी (25 ~ 125um) |
क्षेत्र सी (125 ~ 250um) |
| खरोंच | एक खरोंच को फाइबर कोर और चौड़ाई से अधिक नहीं होने दें≤1um | दो खरोंच और चौड़ाई की अनुमति दें≤2um | पांच खरोंच और चौड़ाई की अनुमति दें ≤ 2um |
| धब्बा | एक धब्बे को फाइबर कोर और व्यास .1um . से अधिक नहीं होने दें | दो धब्बे और व्यास≤2um . की अनुमति दें | दो धब्बे और व्यास 5um . की अनुमति दें |
| तहबंद | क्षेत्र बी और क्षेत्र सी के बीच, एप्रन की अनुमति दें जिसकी एपर्चर चौड़ाई 5um से कम है; और एप्रन की लंबाई 30% से कम है फाइबर अंत की परिधि |
||
कोर एंड फेस डालें 3D
| पीसी | यूपीसी | |
| फाइबर ऊंचाई (एनएम) | -100~+50 | -100~+50 |
| वक्रता त्रिज्या (मिमी) | 5~12 | 10~25 |
| शीर्ष ऑफसेट (उम) | 50 | |
| कोण त्रुटि (डिग्री) | ± 0.3 | |
फाइबर काटने की लंबाई
अनुलग्नक एक, पर्यावरण परीक्षण
| परियोजना | परीक्षण स्थिति | अनुक्रमणिका | निगरानी अनुपात |
| उच्च तापमान | 85 ℃, 96 एच | आईएल 0.2dB | WIP 5pcs की यादृच्छिक निगरानी |
| कम तापमान | -25 ℃, 96 एच | आईएल 0.2dB | |
| कुंडली | -25 ~ + 85 ℃, 3.5 एच / साइकिल, 40 गुना लूप | आईएल 0.2dB | |
| गर्म और आर्द्र | 110 ℃, 90% आरएच, 2 वायुमंडलीय दबाव, 96 एच | आईएल 0.2dB | |
| विसर्जन | 43ºC, PH5.5,168H | आईएल 0.2dB |
अनुलग्नक दो, यांत्रिक परीक्षण
| परियोजना | परीक्षण स्थिति | अनुक्रमणिका | निगरानी अनुपात |
| आक्रमण करना | 1.8 मीटर, तीन अक्षीय, 8 गुना / अक्षीय | आईएल≤0.2डीबी | WIP 5pc . की रैंडम मॉनिटरिंग |
| कंपन | 10 से 50 हर्ट्ज, 45 गुना / मिनट, आयाम 0.75 मिमी, तीन अक्षीय।प्रत्येक अक्षीय 30min | आईएल≤0.2डीबी | |
| उलटना | दूरी मशीन 20 से 28 सेमी, + 180 डिग्री, 6s / बार, 25 गुना | आईएल≤0.2डीबी | |
| लचीला | प्लग से दूरी 20 से 28 सेमी है, 1 मिनट, और भार 50N . है |
आईएल≤0.2डीबी |
