उत्पाद वर्णन
सिनोफोन जीजेएफजेवी सिंगल कोर कसकर लिपटे इनडोर ऑप्टिकल केबल, सुदृढीकरण घटक के रूप में आर्मीड यार्न के साथ, ऑप्टिकल फाइबर तंग कवर संरचना को गोद लेता है, और म्यान पीवीसी या एलएसजेडएच को गोद लेती है, जिसमें हल्के वजन, उच्च कोमलता और आसान छीलने की विशेषताएं होती हैं, और संचार उपकरण के मोबाइल लिंकर पिगटेल जम्पर और डेस्कटॉप पर ऑप्टिकल फाइबर के तारों के दृश्य के लिए उपयुक्त है।
आदर्श: जीजेएफजेवी

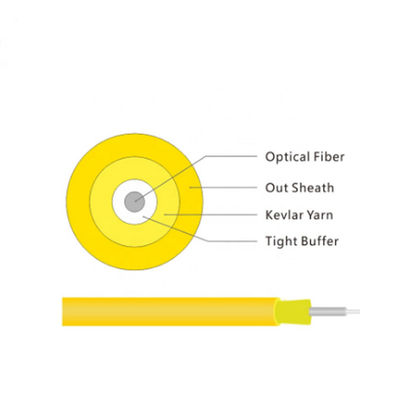

संरचना
| तंग बफर फाइबर रंग |
1.ब्लू 2.ऑरेंज 3.ग्रीन 4.ब्राउन 5.ग्रे 6.व्हाइट |
| कोर सुदृढ़ | अरामिड यार्न |
| बाहरी जैकेट सामग्री | एलएसझेडएच, पीवीसी |
विशेषताएं
Aramid यार्न ताकत सदस्य ट्रांसमिशन में उच्च तन्यता ताकत और दीर्घकालिक स्थिरता सुनिश्चित करता है।
छोटे बाहरी व्यास, हल्के वजन, लौ-प्रतिरोधी, पट्टी करने में आसान, कम क्षीणन, अत्यधिक नरम।
तंग बफर्ड केबलों के बीच सीधी स्प्लिसिंग और किसी टाई-इन बॉक्स या बेनी की आवश्यकता नहीं है।
अनुप्रयोग
फाइबर जम्पर या बेनी
इंडोर रिसर लेवल और प्लेनम लेवल केबलिंग
उपकरणों और संचार उपकरणों के बीच अंतर्संबंध
बिल्डिंग से बिल्डिंग कनेक्टिंग केबल
संचार उपकरणों के लिए पिगटेल जंगम कनेक्टर और पैच कॉर्ड
उत्पाद पैरामीटर
|
केबल |
रेशा |
केबल व्यास |
केबल वजन |
तन्यता ताकत |
झुकने त्रिज्या मिमी | ऑपरेशन तापमान ℃ |
| जीजेएफजेवी-4 | 4 | 4.3 | 30 | 200/600 | 55/110 |
|
| जीजेएफजेवी-8 | 8 | 5.0 | 40 | 200/600 | 55/110 | |
| जीजेएफजेवी-12 | 12 | 6.0 | 45 | 200/600 | 55/110 | |
| जीजेएफजेवी-24 | 8.5 | 8.5 | 52 | 200/600 | 55/110 |
ऑप्टिकल पैरामीटर्स
| 50/125 उम | ६२.५/१२५ उम | जी.652 | जी.६५५ | ||
| क्षीणन (+ 20 ℃) | @850nm | ≤3.5dB/किमी | ≤3.5dB/किमी | ||
| @ १३०० एनएम | ≤1.5dB/किमी | ≤1.5dB/किमी | |||
| @1310nm | ≤0.5dB/किमी | ≤0.5dB/किमी | |||
| @ १५५०एनएम | ≤0.4dB/किमी | ≤0.4dB/किमी | |||
| बैंडविड्थ (कक्षा ए) | @850nm | ≥500 मेगाहर्ट्ज। किमी | ≥200 मेगाहर्ट्ज। किमी | ||
| @ १३०० एनएम | ≥1000 मेगाहर्ट्ज। किमी | ≥600 मेगाहर्ट्ज। किमी | |||
| संख्यात्मक छिद्र | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| केबल कट-ऑफ तरंगदैर्ध्य (सीसी) | ≤१२६०एनएम | ≤1450nm | |||
| तापमान साइकिल चालन पर क्षीणन α(-20°C~+60°C) | @ १३०० एनएम | ≤ 0.25dB/किमी | ≤ 0.25dB/किमी | ||
| @ १५५०एनएम | ≤ 0.1dB/किमी | ≤ 0.15dB/किमी |
परिवहन/भंडारण/ऑपरेटिंग तापमान: -20 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस
स्थापना तापमान: -5 डिग्री सेल्सियस ~ + 50 डिग्री सेल्सियस
